پروتکل IO-LINK

امروز در این مقاله به بررسی ارتباطات سنسور و اکچویتور از طریق پروتکل صنعتی IO-Link می پردازیم.با ما تا انتهای مقاله همراه باشید.



معرفی io-link

IO-Link توسط یک کنسرسیوم از شرکت های تولید صنعتی، از جمله Pepperl + Fuchs تهیه شده است تا جایگزین بسیار خوبی برای سنسورهای ورودی / خروجی استاندارد و محرک ها ارائه دهد. IO-Link یک پروتکل باز است و به یک شرکت محدود نمی شود. این باعث شده است یک فناوری بسیار امن با قابلیت دسترسی گسترده ایجاد کند.

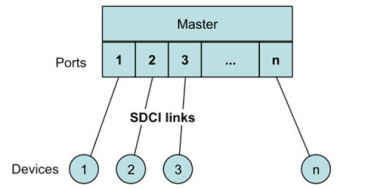

یک مستر IO-Link می تواند یک یا چند پورت داشته باشد.به شکل زیر توجه کنید:



          SDCI : single-drop digital communication interface                       پورت های io-link

         - SDCI معرف ارتباط دیجیتالی می باشد که در آن هر کدام از SLAVEها با یک کابل جداگانه به MASTER متصل شده اند.



پس Io-Link یک تکنولوژی ارتباطی ساده و سریع است که امکان ارتباط نقطه به نقطه(Point to Point) بین یک مستر و یک اسلیو(سنسور و یا محرک) را فراهم میکند.ادواتی که می توانند از این پروتکل استفاده کنند دارای آرم در روی پلاک مشخصات خود هستند.  () در IO-Link علاوه بر اطلاع از وضعیت خروجی سنسور،اطلاعاتی دیگر مانند تشخیص عیب و وضعیت سلامت سنسور برای مستر مشخص می شود.ادوات IO Link همچنین می توانند پیکربندی های جدید و تغییرات پارامتر را از طریق این پروتکل انجام دهند. IO-Link این اجازه را می دهد تا برای تغییرات پارامتر بر اساس محصول تولید شده، و نیز امکان پشتیبانی از جایگزینی دستگاه به صورت خودکار را فعال کنید.

بررسی سیستم اسکادا

سیم بندی

در پروتکل Io-Link ارتباط بین مستر و اسلیو از طریق یک کابل سه رشته استاندارد با کانکتور M12,M8,M5 انجام می شود.

حداکثر طول کابل Io-Link که بین مستر و ادوات قرار می گیرد به 20 متر یا 65 فوت می رسد.

این پروتکل با سطح ولتاژ 24 ولت کار کرده و در صورتی که این سطح ولتاژ از بین رود و با چک کردن دوباره،خطا همچنان وجود داشته باشد،مستر تشخیص خطا داده و به کنترلر سطح بالاتر گزارش می دهد.

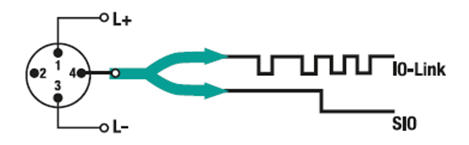

همانطور که در مورد سنسورهای ورودی / خروجی استاندارد به صورت قراردادی موجود است، پین های 1 و 3 به ترمینال های مثبت و منفی ولتاژ منبع متصل می شوند و پین 4 به صورت دوبل هم خروجی ترانزیستور (NPN و PNP) و هم ارتباط IO-Link را برقرار می کند. شکل زیر را ببینید:



                                                                         سیم بندی io-link

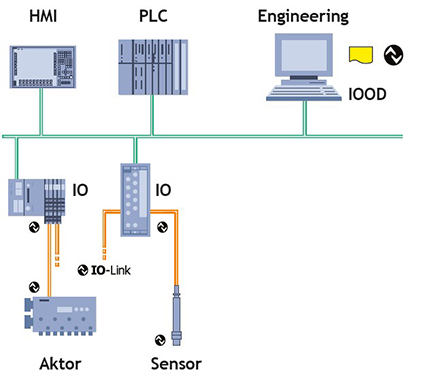

مثالی از معماری سیستم IO-Link

                                                    مثال از معماریس سیستم آی او لینک



روش های انتقال داده در IO-Link

در IO-Link سه روش انتقال دیتا می تواند انجام گیرد:

  • Process data (PD)
  • Service data (SD)
  • Event data    (ED)





برخی از مزایای IO-Link

  • سیم کشی آسان
  • تنظیم پارامتر خودکار
  • تشخیص عیب گسترده
