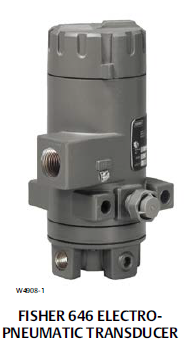

آی تو پی FISHER مدل 646



معرفی و توضیحات

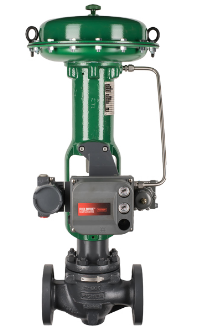

آی توپی پوزیشنر فیشر وسیله‌‌ای است که در ارتباط با شیر کنترل و جهت تنظیم آن نصب می‌شود.

در حقیقت یک سرو مکانیزم است و از طرفی یک رله تقویت کننده است که فرمان صادره از کنترل کننده را تقویت کرده و به عمل کننده (محرک یا actuator) منتقل

می‌کند. شیر کنترل باید قادر باشد با سرعت و  به طور هموار به تغییرات سیگنال کنترلی پاسخ بدهد.

در خیلی از حالت‌ ها، یک شیر به اندازه ي مناسب و یک اکچویتور به اندازه ي مناسب، بدون نیاز به استفاده از پوزیشنر شیر، کافی است.

اما حالت‌هاي معینی وجود دارند که پوزیشنر شیر  باید لحاظ گردد.

ای توپی سیگنال جریان را به سیگنال نیوماتیکی تبدیل میکند. این

ترانسدیوسر سیگنال جریانی 4 – 20 میلی آمپر را دریافت میکند و به کمک تغذیه نیوماتیکی 20PSI خود یک سیگنال نیوماتیکی 3 – 15 PSI متناسب با ورودی تولید میکند.

مبدل الکترو پنوماتیک فیشر 646 از یک ماژول مبدل استفاده می کند که سیگنال ورودی 4 تا 20 میلی آمپر را به سیگنال خروجی بادی متناسب 0.2 تا 1.0 بار (3 تا 15 psig) تبدیل می کند.

ماژول مبدل از قطعات کوچکی با حداقل جرم استفاده می کند که به طور متقارن حول یک نقطه محوری در مرکز جرم متعادل می شوند.

این آرایش متعادل منجر به یک ابزار با کارایی بالا می شود که حساسیت به لرزش را کاهش می دهد.

کاربردها

وقتی آی توپی پوزیشنر استفاده نشود، خروجی کنترلر مستقیماً به اکچویتور متصل می شود. هر تغییري در

فشار خروجی کنترلر، باید بر ناحیه سطح دیافراگم مؤثر باشد.اگر حجم اکچویتور زیاد است، ممکن است براي عکس العمل، زمانی طول بکشد. در صورتی که اگر از پوزیشنر استفاده

گردد خروجی کنترلگر از طریق پوزیشنر به یک بیلوز میرود.حجم بیلوز در مقایسه با اکچویتور کم است.

بنابراین، تغییر خیلی کم در خروجی کنترلگر، بطور مشهودي توسط بیلوز آشکار می‌گردد.

از حرکت ایجاد شده توسط بیلوز براي به حرکت درآوردن شیر پایلوت یا فلاپر، اگر از سیستم فلاپر  نازل استفاده گردد

موجب می شود که به نوبه باعث می‌شود حجم زیادي از هوا به سرعت وارد اکچویتور گردد، بنابراین استفاده از پوزیشنر، تضمین می‌کند که به سرعت به تغییرات سیگنال کنترل پاسخ داده شود.

برسی ساختار آی تو پی

          به طور کلی اجزاء به کار رفته در پوزیشنر  عبارتند از:


• بیلوز یا شیر راهنما (spool valve)، که سیگنال صادره از کنترل کننده را دریافت می‌کند.


• میله رابط و یا میله متعادل کننده، که سیگنال دریافت شده را با موقعیت تغییر یافته ساق شیر مقایسه می‌کند.


• شیر قدرت (pilot valve)، که به نام‌های رله یا بوستر نیز معروف است و باعث تقویت فرمان صادره از کنترل‌کننده می‌شود.


• بادامک (cam)، که مشخص کننده رابطه بین موقعیت قرار گرفتن توپی (پلاگ) شیر کنترل و فرمان صادره از کنترل کننده می‌باشد.


ویژگی ها

اندازه کوچک : طراحی کوچک و سبک مبدل باعث تسهیل نصب و بهبود در استفاده از فضا می شود.

مقاومت مبدل در لرزش : که در یک کنترل ولو ، سوئیچ استاندارد مورد استفاده قرار می گیرد، هنگامی که به استاندارد SAMA Standard PMC 31.1، Condition 3 رسیده است، تغییر خروجی کمتر از 1 درصد از فاصله را نشان می دهد.

توان خروجی بالا : حجم خروجی این مبدل برای جلوگیری از ترکیب کنترل ولو ها / سوئیچ ها بدون نیاز به موقعیت یاب یا تقویت کننده

مصرف کم هوا : این مبدل دارای مصرف کم هوا است که هزینه های عملیاتی را کاهش می دهد.

تعمیر و نگهداری آسان : طراحی ماژولار مبدل اجازه می دهد تا هزینه های تعمیر و نگهداری کاهش یابد

عملکرد عالی : دقت، خطی بودن و پاسخ فرکانسی همراه با حداقل هیسترزیس بسیار بیشتر از الزامات اکثر سیستم های کنترل است.

مشخصات فنی

          سیگنال خروجی :

         0.2 تا 1.0 بار (3 تا 15psig)

          فشار : منبع (1)

         توصیه شده: 1.4 بار (20psig)

         حداقل: 1.4 بار (20 psig)

        حداکثر: 3.4 بار (50psig)

      میانگین مصرف هوا در حالت ثابت (2) (3)

      0.08 متر مکعب در ساعت (3 scfh) در فشار منبع 1.4 بار (20 psi)

       حداکثر ظرفیت هوای خروجی (2)

       8.0 متر مکعب در ساعت (300 scfh) در 1.4 بار (20 psig) منبع

        فشار :

       عملکرد (4)

       دقت مرجع: ± 0.5% از بازه خروجی در مقیاس کامل.

       شامل اثرات ترکیبی هیسترزیس، خطی بودن و مرده باند

        خطی مستقل: ± 0.5٪ از بازه خروجی در مقیاس کامل

هیسترزیس: 0.4 درصد از بازه خروجی در مقیاس کامل

پاسخ فرکانس: بهره 3 دسی بل در 10 هرتز کاهش می یابد

با سیگنال خروجی مبدل لوله شده به یک معمولی

ورودی ابزار :

اثر دما: ± 4% از بازه خروجی مقیاس کامل در هر

تغییر 55 درجه سانتیگراد (100 فارنهایت).

اثر فشار عرضه: 0.2٪ از دهانه خروجی در مقیاس کامل

تغییر فشار عرضه در هر psi

اثر ارتعاش: کمتر از 1% بازه خروجی در مقیاس کامل

هنگام آزمایش روی SAMA PMC 31.1، شرایط 3

سازگاری الکترومغناطیسی:

مطابق با EN 61326-1:2013

 مصونیت : مکان‌های صنعتی در جدول 2 از

              استاندارد EN 61326-1 عملکرد است

              در جدول 1 زیر نشان داده شده است.

              انتشارات - کلاس A

             رتبه تجهیزات ISM: گروه 1، کلاس A

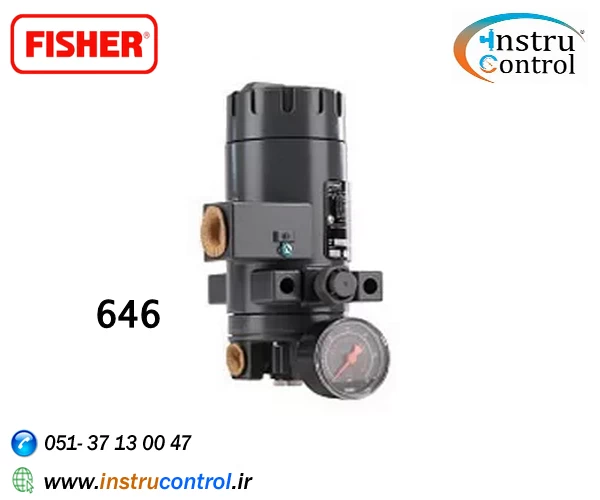

اینسترو کنترل | تامین و فروش آی تو پی FISHER آلمان در ایران
