معرفی و توضیحات

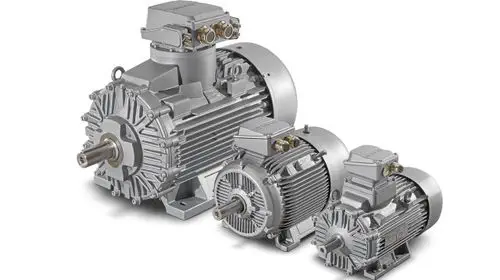

موتورهای Severe Duty با محفظه چدن خاکستری ناهموار خود اولین انتخاب برای همه کاربردهای مهم در پروژهای صنعتی معمولی و همچنین در شرایط محیطی سخت است.
آنها به طور کاربردی در محدوده دمایی -50 درجه سانتیگراد تا +60 درجه سانتیگراد کار می کنند.
درجه حفاظت تا IP66 و سیستم پوشش (وظیفه دریایی) اجازه عملکرد در محیط های مرطوب، گرد و غبار یا لرزان و همچنین در جوهای تهاجمی را می دهد. این باعث می شود که آنها برای صنعت پتروشیمی و صنعت فرآیند عمومی مناسب باشند.
طراحی آنها از اتلاف حرارت بهینه پشتیبانی می کند و بنابراین ابعاد بسیار فشرده را ممکن می سازد. مفهوم پلت فرم مدولار هندلینگ یکسانی را با سری General Purpose ارائه می دهد.
این منجر به کوتاه شدن فاز مهندسی و مدیریت ساده قطعات یدکی می شود. موتورهای SIMOTICS SD محدوده عملکرد یکپارچه ای از 90 وات تا 1000 کیلو وات را پوشش می دهند.
مشخصات فنی
موتورهای استاندارد 1LE1
موتورهای استاندارد 1LE5 - نسل بعدی
موتورهای SIMOTICS VSD برای عملکرد مبدل
موتورهای رلوکتانس خط SIMOTICS GP/SD VSD4000 برای مبدل های SINAMICS،
موتورهای خط استاندارد SIMOTICS GP/SD VSD10 برای عملکرد مبدل موتور یا نسخه کلاس بهره وری توان نامی در 50 هرتز (مقادیر در کیلووات)
یا 60 هرتز(مقادیر بر حسب اسب بخار)
اندازه قاب – نوع موتور Page
63 71 80 90 100 112 132 160 180 200 225 250 280 315
محفظه آلومینیومی SIMOTICS GP
IEC IE4 Super Premium Efficiency 2.2 … 37 kW 1LE1004 2/8
راندمان IE3 Premium 0.37 … 45 kW 1LE1003 2/13
IE2 راندمان بالا 0.12 … 45 kW 1LE1001 2/26
بازده استاندارد IE1 0.09 … 37 kW 1LE1002 2/44
APAC Line IE3 راندمان برتر 0.75 … 45 kW 1LE1043 2/54
IE2 راندمان بالا 0.75 … 22 kW 1LE1041 2/65
Eagle Line NEMA Premium Efficient 0.37 … 37 kW
(0.5 ... 50 اسب بخار)
1LE1023 2/71
NEMA بازده انرژی 0.37 … 0.55 کیلو وات (0.5 ... 0.75 اسب بخار)
1LE1021 2/80
برای یک ثابت گشتاور بار :
0.55 … 16 کیلو وات 1LE1011
(4/2 قطب، 8/4 قطب 2/82)
گشتاور بار برای قانون مربع :
0.5 … 28 کیلو وات 1LE1011
(4/2 قطب، 8/4 قطب)
2/830.6 … 26 کیلو وات 1LE1012
(6/4 قطبی 2/83)
