معرفی

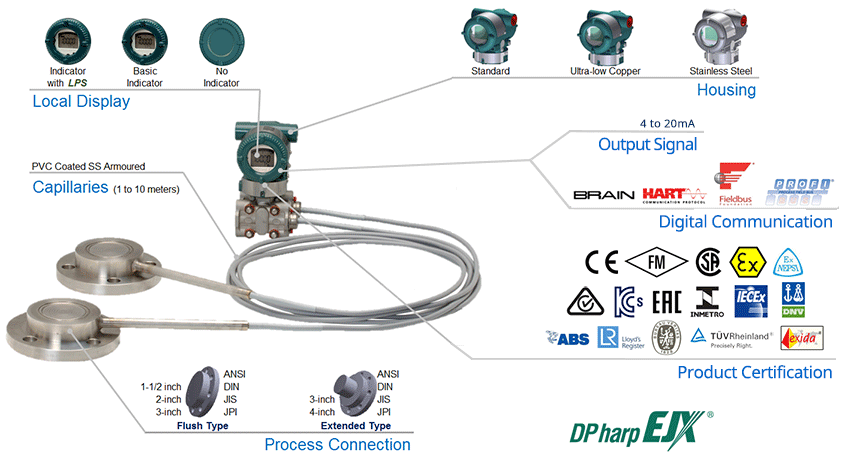

مهر و موم دیافراگمی برای جلوگیری از ورود مستقیم فرم محیط فرآیند به مجموعه فشار سنج ترانسمیتر فشار تفاضلی استفاده می شود، آنها با استفاده از مویرگ های پر شده با مایع پرکننده به ترانسمیتر متصل می شوند.

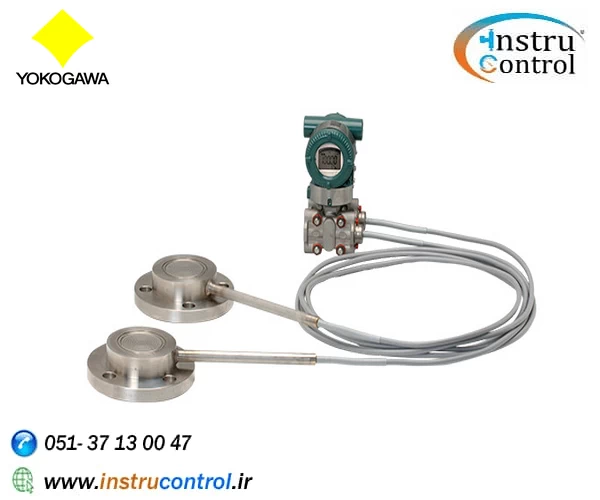

از ترانسمیتر اختلاف فشار مهر و موم شده دیافراگمی EJX118A می توان برای اندازه گیری جریان مایع، گاز یا بخار و همچنین سطح، چگالی و فشار مایع استفاده کرد. EJX118A یک سیگنال دی سی 4 تا 20 میلی آمپر متناظر با فشار دیفرانسیل اندازه گیری شده را خروجی می دهد.
سنسور بسیار دقیق و پایدار آن همچنین می‌تواند فشار استاتیکی را که می‌تواند بر روی نشانگر انتگرال نشان دهد یا از راه دور از طریق ارتباطات BRAIN یا HART نظارت شود، اندازه‌گیری کند. سایر ویژگی‌های کلیدی عبارتند از پاسخ سریع، راه‌اندازی از راه دور با استفاده از ارتباطات، و تشخیص و خروجی وضعیت اختیاری برای هشدار فشار زیاد/پایین. فناوری چندحسی عملکرد تشخیصی پیشرفته ای را برای تشخیص چنین ناهنجاری هایی مانند انسداد خط ضربه ارائه می دهد.
انواع پروتکل FOUNDATION Fieldbus و PROFIBUS PA نیز موجود است. تمام مدل های سری EJX در پیکربندی استاندارد خود، به استثنای انواع Fieldbus و PROFIBUS، توسط TÜV به عنوان مطابق با SIL 2 برای الزامات ایمنی تأیید شده اند.
ویژگی ها
دقت 0.15 درصد
200 میلی ثانیه زمان پاسخگویی
TUV SIL 2 / SIL 3 (IEC 61508) دارای گواهینامه
تنظیم پارامترهای لوکال (LPS)
مشخصات فنی
محدوده اندازه گیری
محدوده اندازه گیری از 20 میلی بار تا 5 بار
خروجی
سیگنال خروجی دو هادی 4 - 20 میلی آمپر DC با ارتباط دیجیتال
دقت
دقت ± 0.15 درصد
منبع تغذیه
(کد سیگنال خروجی D، E و J)
± 0.005 % در هر ولت (از 21.6 تا 32 ولت DC، 350Ω)
ارتباط
پروتکل BRAIN یا HART با سیگنال 4 تا 20 میلی آمپر است
برای سیستم Fieldbus یا Profibus PA
گواهینامه ها
دریایی: LR، ABS، BV و DNV-GL
ATEX، FM، CA، IECEx
TUV SIL2 / SIL3
