معرفی

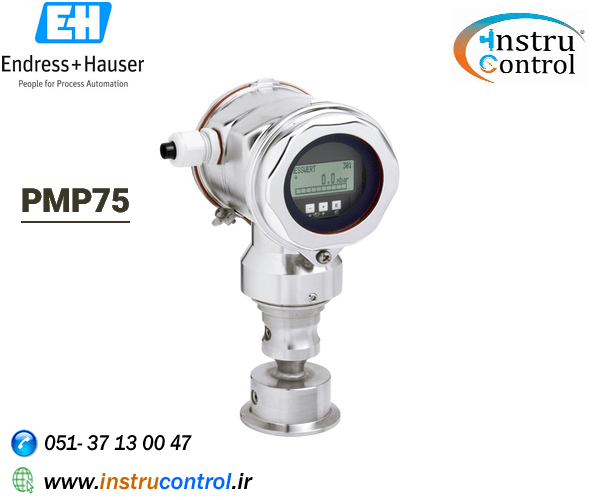

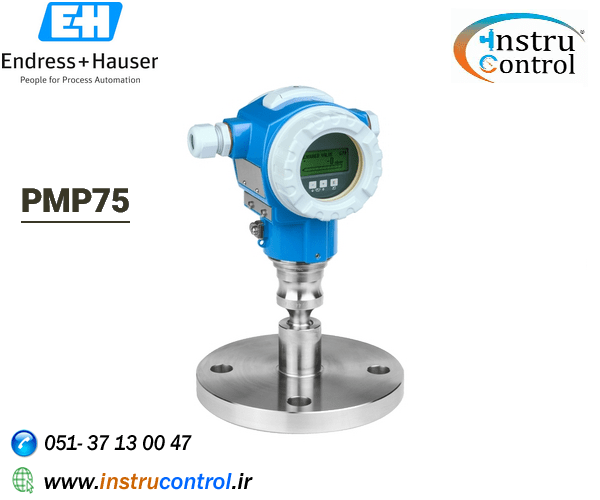

ترانسمیتر فشار دیجیتال Cerabar PMP75 با دیافراگم فلزی برای کاربرد های فرآیند و بهداشت برای اندازه گیری فشار ، سطح ، حجم یا جرم در مایعات یا گازها استفاده می شود.
مناسب برای فشارهای بالا و همچنین کاربردهای دمای بالااز -70 تا +400 درجه سانتی گراد (-94 تا 750 درجه فارنهایت). راه اندازی سریع با محدوده اندازه گیری قابل
تنظیم اجازه می دهد که راه اندازی ساده ، کاهش هزینه ها و صرفه جویی در وقت را داشته باشد. مطابق IEC 61508 برای استفاده در کاربردهای ایمنی SIL2/3 طراحی شده
است.
ویژگی ها
انواع زیادی از اتصالات مختلف فرآیند و مواد غشایی
غشای جدید TempC تأثیر نوسانات دمای محیط و فرآیند را به حداقل می رساند
مفهوم مدیریت داده HistoROM برای راه اندازی ، نگهداری و تشخیص سریع و آسان
راه اندازی آسان منو از طریق صفحه نمایش لوکال ، 4 تا 20 میلی آمپر با HART ، PROFIBUS PA ، FOUNDATION Fieldbus
بالاترین ایمنی به دلیل نفوذ گاز محکم با قابلیت های تا SIL2/3 ، دارای استاندارد IEC 61508
صرفه جویی در هزینه با مفهوم مدولار برای جایگزینی آسان سنسور ،
مقاوم در برابر اضافه بار و نظارت بر عملکرد از اندازه گیری تا لوازم الکترونیکی
مشخصات فنی
اصل اندازه گیری
فشار مطلق و اندازه‌گیری فشار
ولتاژ تغذیه
4 تا 20 میلی آمپر هارت
10.5 ... 45ولت DC (غیر EX):
پروفیباس PA
9 ... 32 ولت DC (غیر EX)
فوندیشن فیلدباس
9 ... 32 ولت DC (غیر EX)
مرجع دقت
0،075 + + تأثیر آب بندی دیافراگم
ثبات طولانی مدت
0.05٪ حداکثر خطا در 1 سال
0.07٪ حداکثر خطا در 5 سال
0.1٪ حداکثر خطا در 10 سال
دمای فرآیند
-70 تا 400 درجه سانتیگراد
(-94 درجه فارنهایت ... 752 درجه فارنهایت)
دمای محیط
-50 تا 85 درجه سانتی گراد
(-58 درجه فارنهایت ... 185 درجه فارنهایت)
مقاومت در برابر خلاء
10 میلی بار (0.15 psi)
حداکثر فشار بیش از حد
1050 بار (15.750 psi)
اتصال فرآیند
رشته:
G1/2 ... G2 ، R1/2 ، MNPT1/2 ... MNPT2 ، NPT1/2 ... NPT1
فلنج:
DN25 ... DN100
PTFE
ارتباطات
4 ... 20 میلی آمپر هارت
پروفیباس PA
فوندیشین فیلدباس
گواهینامه ها / تاییدیه ها
ATEX، FM، CSA، CSA C/US، IEC Ex، JPN Ex، INMETRO، NEPSI، EAC
تأییدیه های ایمنی
SIL
تأییدیه های طراحی
EN10204-3.1
NACE MR0103
تأییدیه های بهداشتی
3A ، EHEDG
تأییدیه های دریایی
GL/ ABS
جانشین
PMP71B
