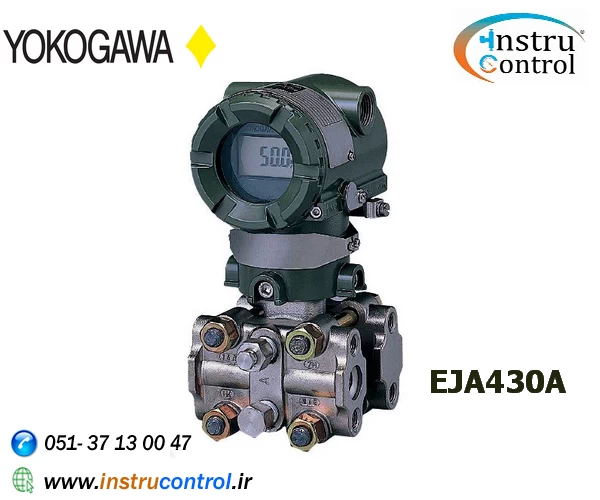

معرفی ترانسمیتر فشار یوکوگاوا EJA430A
ترانسمیتر فشار سنج با کارایی بالا مدل EJA430A را می توان برای اندازه گیری فشار مایع، گاز یا بخار استفاده کرد. این سیگنال 4 تا 20 میلی آمپر DC مربوط به فشار گیج اندازه
گیری شده را خروجی می دهد.
سری EJA با پروتکل‌های ارتباطی BRAIN، HART، FOUNDATION یا پروتکل‌های ارتباطی PROFIBUS PA در دسترس است.
ویژگی ها
سری EJA از یک سنسور محکم سیلیکونی تک کریستال استفاده می کند، ماده ای عالی که هیچ اختلالی در تغییرات فشار یا دما ندارد. این سنسور فشار بیش از حد، تغییر دما و
اثرات فشار ساکن را به حداقل می رساند و بنابراین پایداری طولانی مدت بی نظیری را ارائه می دهد.
نصف وزن مدل‌های معمولی به لطف کوچک‌سازی بدنه با تقویت‌کننده ASIC، ساختار فشار و فلنج. ASIC از حداقل تعداد قطعات استفاده می کند و قابلیت اطمینان
امپلی فایر را بهبود می بخشد.
فیلدباس یک سیستم ارتباطی دیجیتالی دو طرفه است. این یک فناوری انقلابی برای پیکربندی سیستم های کنترل ابزار دقیق و جانشینی امیدوارکننده برای ارتباطات آنالوگ
استاندارد 4 تا 20 میلی آمپر است که امروزه در اکثر ابزارهای میدانی استفاده می شود.
سری EJA دو نوع مدل فیلدباس، FOUNDATION™ Fieldbus Mode Low Voltage و دستگاه های PROFIBUS PA را ارائه می دهد که عملکرد متقابل بین Yokogawa و سایر
تولیدکنندگان را تضمین می کند.
مشخصات فنی
رنج
0.1- تا 14 مگاپاسکال (15- تا 2000 psi)
دقت
±0.065%
درجات حفاظتی
IP67, NEMA 4X, and JIS C0920 immersion proof
تاییدیه ها
FM, CENELEC ATEX, CSA, IECEx
خروجی
4 تا 20 میلی آمپر DC یا فوندیشن فیلدباس یا سیستم 2 سیم پروفیباس PA با ارتباطات دیجیتال
ولتاژ تغذیه
BRAIN و هارت : 10.5 تا 42 ولت DC (10.5 تا 30 ولت DC برای نوع ایمن)
فیلدباس: 9 تا 32 ولت DC (9 تا 24 ولت DC برای مدل Entity و 9 تا 17.5 ولت DC برای مدل FISCO)
دمای محیط
40- تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت) (نوع استفاده عمومی)
30- تا 80 درجه سانتیگراد (22- تا 176 درجه فارنهایت) (با نشانگر یکپارچه)
دمای فرایند
-40 تا 120 درجه سانتیگراد (40- تا 248 درجه فارنهایت)
حداکثر فشار بیش از حد
21 مگاپاسکال (3000 psig)
