معرفی

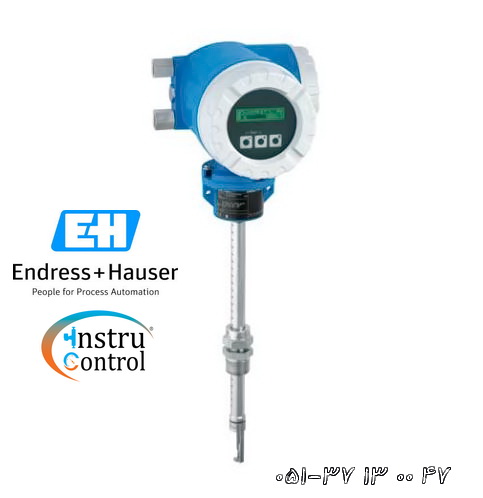

t-mass 65I برای اندازه گیری جریان مستقیم جرم گازهای صنعتی و هوای فشرده طراحی شده است. با گردش متوسط 100: 1 می تواند سرعت
جریان عملیاتی و نشت خارج از خط را اندازه گیری کند. موتور گازی یکپارچه به مشتری امکان می دهد تا دستگاه را برای 20 گاز قابل انتخاب آزاد
پیکربندی کند. نسخه درج t-mass 65I برای خطوط لوله بزرگ یا مجاری تهویه مستطیلی مناسب است.
ویژگی ها
♦ اندازه گیری گازها و مخلوط های گاز در لوله های دایره ای یا مجاری مستطیلی
♦ ایمنی پالایشگاه ها - دقت و تکرار زیاد برای طیف وسیعی از گازهای سودمند و فرآیند
♦ اندازه گیری مقرون به صرفه - نصب آسان ، از دست دادن فشار ناچیز و بدون تعمیر و نگهداری
♦ روند جریان قابل اطمینان - اندازه گیری چند متغیره
♦ راه اندازی سریع و کارآمد - منوهای هدایت شونده
♦ در دسترس بودن کارخانه ها بالا - خودآزمایی و نظارت بر خطا
♦ بازیابی خودکار داده ها برای سرویس دهی
کاربرد ها
♦ اصل اندازه گیری با یک دامنه جریان عملیاتی بالا و اندازه گیری جریان مستقیم جرم مشخص می شود
♦ اندازه گیری گازها و مخلوط های گاز در لوله های دایره ای یا مجاری مستطیلی.
♦ نسخه درج برای قطر اسمی DN 80 تا 1500 (3 تا 60 ")
♦ دمای متوسط تا +130 درجه سانتیگراد (266 درجه فارنهایت)
♦ دقت بالا: ± 1.5 o 10 تا 100٪ o.f.s.
♦ دستگاه به عنوان نسخه جمع و جور یا از راه دور
♦ 4-20 میلی آمپر هارت ، PROFIBUS PA / DP ، Modbus RS485 ، FF
♦ مناطق خطرناک
مشخصات فنی
♦ دامنه قطر اسمی
DN 80 تا 1500 (3 تا 60 ")
♦ مواد خیس شده
مبدل: 1.4404 (316L) ؛ آلیاژ C22 ، 2.4602 (UNS N06022)
محافظ مبدل: 1.4404 (316L)
اتصالات فشرده سازی: 1.4404 (316 / 316L)
فرول: PEEK 450G ، PVDF
مهر و موم های باند شده: EPDM ، Kalrez 6375 ، Nitrile و 316 / 316L
♦ متغیرهای اندازه گیری شده
جریان جرم ، دما ، جریان حجم ، جریان انرژی
♦ حداکثر خطای اندازه گیری
گاز: 1.5 o (10 تا 100٪ o.f.s.) ، 0.15٪ o.f.s. (1 تا 10٪ o.f.s.)
♦ محدوده اندازه گیری
20 تا 720000 کیلوگرم در ساعت (44 تا 1587328 پوند در ساعت)
♦ حداکثر فشار فرآیند
-0.5 تا 20 بار سنج (-7.25 تا 290 psi gauge)
♦ دامنه دمای متوسط
-40 ° C تا +130 ° C (-40 ° F تا +266 ° F)
♦ محدوده دمای محیط
-20 درجه سانتیگراد تا +60 درجه سانتیگراد (-4 درجه فارنهایت تا +140 درجه فارنهایت)
♦ مواد مسکن فرستنده
مسکن فرستنده:
جمع و جور: آلومینیوم ریخته گری با پوشش پودر
دیواری: آلومینیوم ریخته گری با پوشش پودری
زمینه از راه دور: آلومینیوم ریخته گری با پوشش پودر
محفظه اتصال (نسخه از راه دور): آلومینیوم ریخته گری شده با پودر
♦ درجه محافظت
IP67 NEMA 4X برای فرستنده و سنسور
♦ نمایش / عملکرد
کریستال مایع: نور پس زمینه ، دو خط با 16 حرف در هر خط
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
♦ خروجی ها
4-20mA HART (فعال / غیرفعال قابل انتخاب) ، پالس ، فرکانس ، وضعیت
♦ ورودی ها
4-20mA ، ورودی وضعیت
♦ ارتباطات دیجیتال
Profibus DP ، Profibus PA ، Fieldbus ، Modbus
♦ منبع تغذیه
85 تا 260 VAC ، 45 تا 65 هرتز
20 تا 55 VAC ، 45 تا 65 هرتز
16 تا 62 VDC
♦ ضد انفجار
ATEX ، FM ، CSA ، NEPSI
♦ ایمنی محصول
CE ، C-Tick ، EAC
