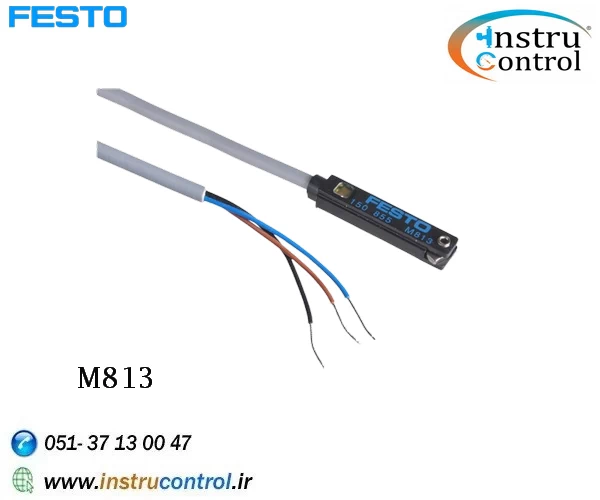

سنسور های جک که به صورت سه سیمه و دوسیمه ارائه میشود. به سنسور هایی گفته میشود که حساس به مگنت بوده که با حرکت پیستون جک مگنت دار (8M)میدان جک مگنت دار تولید شده را تشخیص داده و موقعیت جک را تشخیص میدهد
سنسور های جک به دو بخش ریدسوییچ و رید ترانزیستوری تقسم میشود که در ادامه باهم بررسی میکنیم
سنسور های رید سوییچ: این نوع سنسور ها که با دو نوع نرمالی اوپن(NO) و نرمالی کلوز (NC) در بازار شناخته میشوند
میتوان برای تشخیص موقیعت جک از آن ها استفاده کرد
سنسور های رید ترانزیستوری: این نوع سنسور ها که به دو بخش PNP و NPN تقسیم میشوند و میتوانیم خروجی مثبت و منفی از این سنسور بگیریم

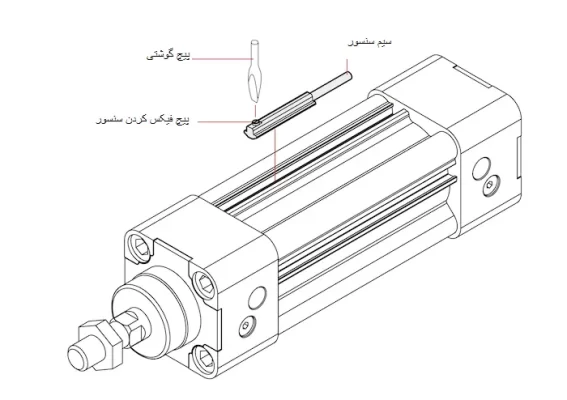

سنسور های جک برای جای گذاری معمولا جک های پنوماتیک شیار هایی برای این موضوع تعبیه کرده است که سنسور در داخل شیار ها قرار میگیرند که در شکل پایین نمایش داده شده

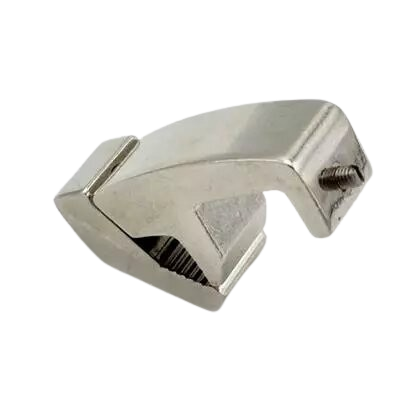

در صورتی که جک شیار نداشته باشد سنسور جک به کمک بست جک بر بروی جک نصب خواهد شد که در ادامه با شکل ظاهری بست جک بیشتر آشنا خواهید شد
