معرفی

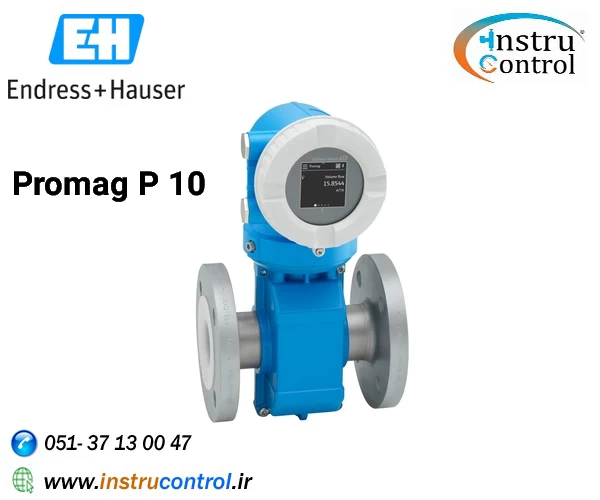

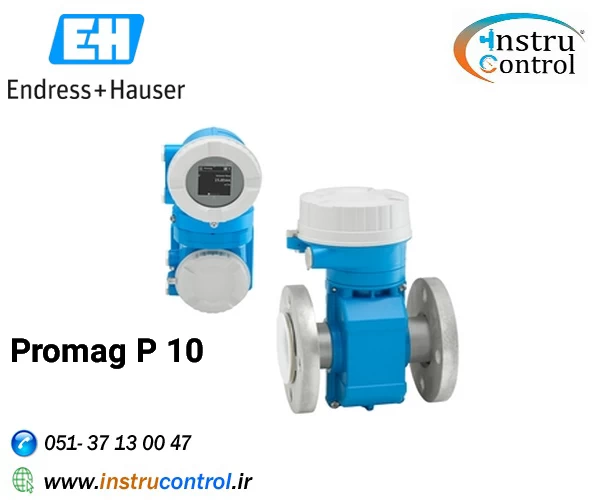

فلومتر الکترومغناطیسی Proline Promag P 10 به کاربردهای شیمیایی و فرآیندی با مایعات خورنده و دمای متوسط بالا اختصاص دارد. Promag P 10 با طراحی سخت و نرم
افزاری ساده خود، هر مرحله از چرخه عمر خود را از مهندسی تا خدمات با کیفیت معمول اندرس هاوزر ساده می کند. فناوری Heartbeat فرآیندهای ایمن را تضمین می کند.
ویژگی ها
کاربردهای متنوع
اندازه گیری جریان صرفه جویی در مصرف انرژی - بدون افت فشار به دلیل انقباض مقطع
بدون نیاز به تعمیر و نگهداری - بدون قطعات متحرک
قابلیت استفاده بهینه - تنظبمات با دستگاه های تلفن همراه و برنامه SmartBlue یا نمایشگر با صفحه لمسی
راه اندازی ساده و صرفه جویی در زمان - پارامترسازی هدایت شده از قبل و در میدان
تأیید یکپارچه - Heartbeat
کاربرد
اصل اندازه گیری دو طرفه عملاً مستقل از فشار، چگالی، دما و ویسکوزیته است.
به کاربردهای شیمیایی و فرآیندی با مایعات خورنده اختصاص دارد.
مشخصات فنی
اصل اندازه گیری
الکترومغناطیسی
محدوده قطر اسمی
DN 15 تا 600 (½ تا 24 اینچ)
مواد خیس شده
لوله: PFA; PTFE
الکترودها: 1.4435 (316L); آلیاژ C22, 2.4602 (UNS N06022); تانتالیم؛ پلاتینیوم؛ تیتانیوم
متغیرهای اندازه گیری شده
جریان حجمی، رسانایی، جریان جرمی
حداکثر خطای اندازه گیری
جریان حجمی (استاندارد): ± 0.5 % یا ± 1 mm/s (0.04 اینچ در ثانیه)
محدوده اندازه گیری
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
حداکثر فشار فرآیند
PN 40 کلاس 300
محدوده دمای محیط
جنس فلنج فولاد کربنی: -10 تا +60 درجه سانتیگراد (+14 تا +140 درجه فارنهایت)
جنس فلنج فولاد ضد زنگ: -40 تا +60 درجه سانتیگراد (40- تا +140 درجه فارنهایت)
مواد محفظه سنسور
DN 15 تا 300 (½ تا 12 اینچ): AlSi10Mg، پوشش داده شده
DN 350 تا 600 (14 تا 24 اینچ): فولاد کربن با جلای محافظ
جنس متریال ترانسمیتر
AlSi10Mg، پوشش داده شده
درجه محافظت
استاندارد: IP66/67، محفظه نوع 4X
صفحه نمایش
صفحه نمایش ال سی دی 2.4 اینچی با قابلیت چرخش لمسی و خودکار؛ پیکربندی و عملکرد از طریق برنامه SmartBlue (بلوتوث) امکان پذیر است
خروجی ها
4-20 میلی آمپر HART (فعال/غیرفعال)، خروجی پالس/فرکانس/سوئیچ
Modbus RS485 و 4 تا 20 میلی آمپر
ارتباطات دیجیتال
HART، MODBUS RS485
منبع تغذیه
24 ولت DC
100 تا 230 ولت AC
تاییدیه های مناطق خطرناک
ATEX، IECEx، cCSAus، EAC، NEPSI، INMETRO، JPN، UK Ex
تاییدیه ها و گواهی های اندازه گیری
کالیبراسیون انجام شده در تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)
تاییدیه ها و گواهی های فشار
PED، CRN
گواهی متریال
3.1 متریال
تاییدیه ها و گواهی های بهداشتی
تاییدیه های آب آشامیدنی: ACS; NSF61، WRAS
