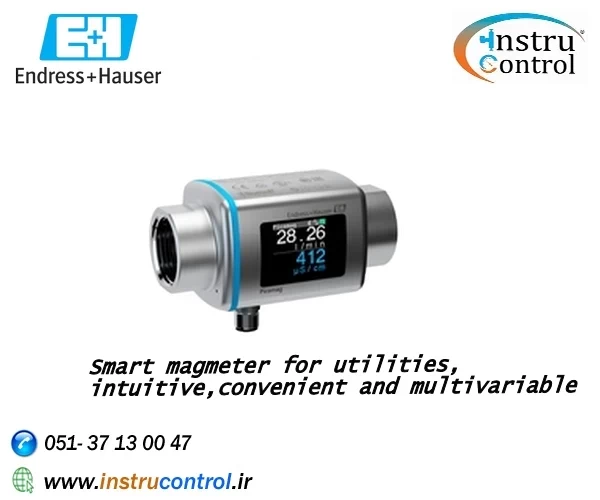

فلومتر الکترومغناطیسی مدل picomag

معرفی

 Picomag یک فلومتر الکترومغناطیسی برای اندازه گیری دو طرفه از مایعات رسانا استفاده می شود دراندازه گیری جریان آب کاربرد دارد به دلیل آسان بودن نصب و راه اندازی، مناسب است طراحی و قیمت پایین قابل استفاده است  تابع - پیرو قانون فارادی القای مغناطیسی، یک ولتاژ در حرکت هادی القا می شود از طریق میدان مغناطیسی در اصل اندازه گیری الکترومغناطیسی، سیال جاری در حال حرکت است . با اندازه گیری القایی ولتاژ، سرعت جریان از متوسط قابل اندازه گیری است. جریان حجم محاسبه می شود.

زمینه ی کاربرد‌

Picomag مغناطیسی اقتصادی برای بسیاری از کاربردها در مدارهای ثانویه با مایعات رسانا در تمام صنایع است. مشتریان، سازندگان تجهیزات یکپارچه‌ سیستم، Picomag را برای صرفه‌ جویی در فضا  و قابلیت‌های نصب انعطاف‌ پذیر برای آن ارزش قائل هستند. علاوه براین، عملکرد هوشمندانه و قابل روئیت آن از طریق برنامه SmartBlue در هر تلفن هوشمند یا تبلت دارای بلوتوث، راه‌اندازی سریع، ایمن و ساده را تضمین می‌کند.

مشخصات فنی

ورودی ها :‌

• مقادیر اندازه گیری شده جریان حجم، دما، توتالایزر ‌
• محدوده اندازه گیری - DN 15 (½"):
• 0.4 تا 25 لیتر در دقیقه (0.1 تا 6.6 gal/min)

•  DN 20 (¾"):
• 0.75 تا 50 لیتر در دقیقه (0.2 تا 13.2 gal/min)

•  DN 25 (1 اینچ):
• 1.2 تا 100 لیتر در دقیقه (0.3 تا 26.4 gal/min)

• DN 50 (2 اینچ):
• 5 تا 750 لیتر در دقیقه (1.3 تا 198.1 گال در دقیقه)

خروجی ها :

• خروجی جریان 4 تا 20 میلی آمپر (500 Ω، ممکن است بار نباشد بزرگتر)
• ولتاژ خروجی 2 تا 10 ولت (500 Ω، مقاومت بار ممکن است نباشد کوچکتر)
• سوئیچ خروجی PNP یا NPN، حداکثر. 250 میلی آمپر
• PNP خروجی پالس، حداکثر. 250 میلی آمپر
• ورودی دیجیتال 5 تا 30 VDC
• بازنشانی توتالایزر

منبع تغذیه :

• محدوده ولتاژ تغذیه 18 تا 30 VDC (SELV، PELV، کلاس 2)
• حداکثر مصرف برق 3 وات (به استثنای خروجی های IO1 و IO2)

حداکثر خطای اندازه گیری جریان حجمی : +/-0.8% روز . +/- 0.1٪ بدون هزینه روزانه

محدوده اندازه گیری : حداکثر 750 لیتر در دقیقه

محدوده دمایی متوسط  : -10 تا 70 درجه سانتی گراد (14+ تا 158+ درجه فارنهایت)

دمای مجاز کوتاه مدت حداکثر یک ساعت : 85 درجه سانتیگراد (185 درجه فارنهایت)

تکرار حداکثر بعد از 4 ساعت

حداکثر فشار فرآیند : 16 بار

فواید

صرفه جویی در زمان ، نصب آسان حتی در مکان های دشوار - اتصال بلوتوث ایمن

نقاط اندازه گیری کمتر مورد نیاز - اندازه گیری جریان، هدایت و دما

مقرون به صرفه برای استفاده درهمه ی فضاها به عنوان مثال. لغزش - سنسور و فرستنده در یک محفظه

بررسی سریع پیکربندی آفلاین - عملکرد بی نظیر و راحت ضربه زدن

دسترسی ساده به دستگاه در طول کل چرخه عمر آن - به دلیل برنامه هوشمند SmartBlue به دفترچه راهنما نیاز نیست

نظارت بر فرآیند در حال انجام  فوری است - نمایش بزرگ و کاربر پسند از تمام فعالیت های اندازه گیری

ادغام انعطاف پذیر در تمام سیستم های فیلدباس - دستگاه plug-and-play با IO-Link
