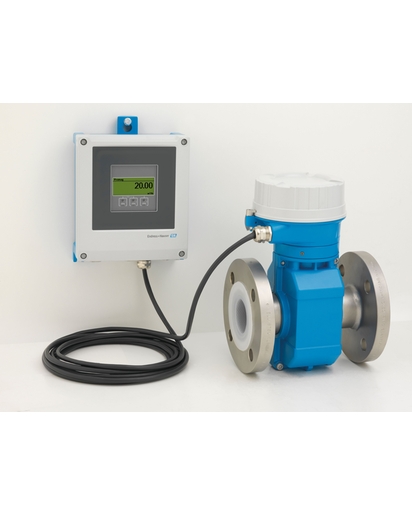

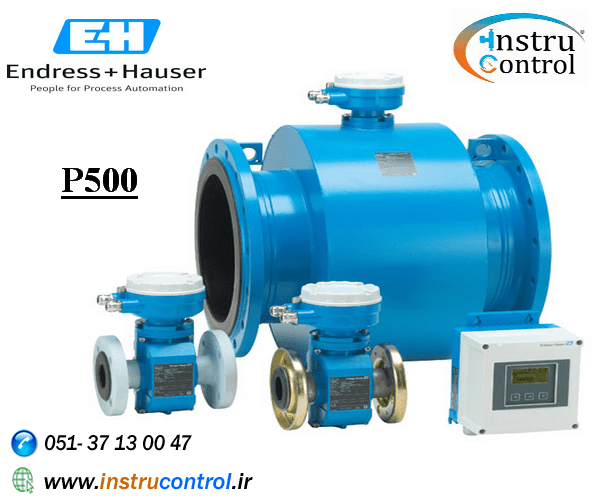

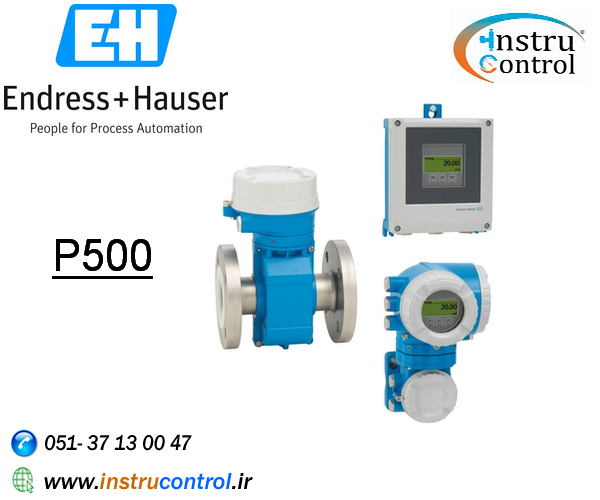

معرفی فلومتر مغناطیسی P500
Promag P به کاربردهای شیمیایی و فرآیند با مایعات خورنده و بالاترین دما در محیط اختصاص داده شده است. Promag P 500 با فرستنده از راه
دور ابتکاری خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری heart beat تطابق و ایمنی
فرآیند را در همه زمان ها تضمین می کند.
مزایا فلومتر مغناطیسی P500
♦ کاربردهای متنوع - طیف گسترده ای از مواد مرطوب
♦ اندازه گیری جریان صرفه جویی در انرژی - بدون افت فشار به دلیل انقباض مقطع
♦ بدون تعمیر و نگهداری - بدون قطعات متحرک
♦ دسترسی کامل به اطلاعات پردازشی و تشخیص عیب
♦ کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
♦ تکنولوژی Heartbeat
ویژگی های فلومتر p500
♦ اصل اندازه گیری دو طرفه عملاً مستقل از فشار ، چگالی ، دما و گرانروی است
♦ اختصاص داده شده به کاربردهای شیمیایی و فرآیند با مایعات خورنده و دمای متوسط بالا
♦ ویژگی دستگاه
♦ قطر اسمی: حداکثر DN600 سایز 24 اینچ
♦ همه گواهینامه های رایج موجود هست
♦ نسخه از راه دور با حداکثر 4 ورودی / خروجی
♦ صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
♦ کابل استاندارد بین سنسور و فرستنده
مشخصات فنی فلومتر مغناطیسی P500
اصل اندازه گیری
الکترومغناطیسی
عنوان محصول
فلومتر مغناطیسی دمای بالا برای برنامه های کاربردی به عنوان نسخه از راه دور با حداکثر 4 ورودی / خروجی. اختصاص داده شده به کاربردهای
شیمیایی و فرآیند با مایعات خورنده و دمای متوسط بالا.
ویژگی های سنسور
کاربردهای متنوع - طیف گسترده ای از مواد مرطوب. اندازه گیری جریان صرفه جویی در انرژی - بدون افت فشار به دلیل انقباض مقطع. بدون تعمیر
و نگهداری - بدون قطعات متحرک. قطر اسمی: حداکثر DN600 سایز 24 اینچ
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فیلد باس. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و
خروجی آزادانه. تأیید صحت یکپارچه . نسخه از راه دور با حداکثر 4 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسیWLAN.
دامنه قطر اسمی
DN 15 تا 600 (½ تا 24 اینچ)
جنس مواد ساخته شده
بوش: PFA؛ PTFE
الکترودها: 1.4435 (316L) C22 ، 2.4602 (UNS N06022) ؛ تانتالوم پلاتین
تیتانیوم 1.4462 (UNS S31803)
متغیرهای اندازه گیری شده
جریان حجم ، رسانایی ، جریان جرم
حداکثر خطای اندازه گیری
جریان حجم (استاندارد): ± 0.5 o o.r. ± 1 mm / s 0.04 in / s
جریان حجم (گزینه): ± 0.2 o o.r. mm 2 میلی متر بر ثانیه (0.08 اینچ در ثانیه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
دامنه دمای متوسط
مواد آستر PFA: –20 تا +150 درجه سانتیگراد (–4 تا +302 درجه فارنهایت)
مواد آستر PFA دمای بالا: –20 تا +180 درجه سانتیگراد (–4 تا +356 درجه فارنهایت)
مواد آستر PTFE: -40 تا +130 درجه سانتیگراد (-40 تا +266 درجه فارنهایت)
محدوده دمای محیط
مواد فلنج فولاد کربن: -10 تا +60 درجه سانتیگراد (+14 تا +140 درجه فارنهایت)
فولاد ضد زنگ مواد فلنج: -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
DN 15 تا 300 (½ تا 12 اینچ): AlSi10Mg ، روکش شده
DN 350 تا 600 (14 تا 24 "): فولاد کربنی با لاک محافظ
محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار
محفظه اتصال سنسور (گزینه): 1.4409 (CF3M) مشابه 316L
مواد مسکن فرستنده
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4 خروجی:
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
گواهینامه ضد انفجار
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های مواد
3.1
تأییدیه ها و گواهینامه های بهداشتی
ACS ، NSF 61
