معرفی

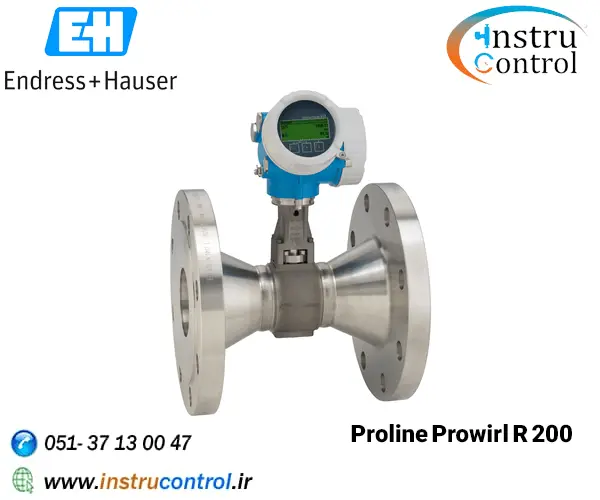

فلومتر ورتکس اندرس هاوزر مدل Prowirl Proline R 200 برای جریان های کم طراحی شده است و بنابراین راه حلی ویژه برای مدیریت انرژی است. علاوه بر این، ویژگی کالیبراسیون آن PremiumCal دقت اندازه گیری عالی را برای حداکثر در دسترس بودن کارخانه تضمین می کند. Prowirl R 200 با تکنولوژی واقعی مبتنی بر لوپ، ادغام مقرون به صرفه و بدون درز را در زیرساخت های موجود امکان پذیر می کند. بالاترین ایمنی عملیاتی را در مناطق خطرناک ارائه می دهد. فناوری Heartbeat ایمنی فرآیند را همیشه تضمین می کند.
مزایا
مدیریت آسان انرژی - اندازه گیری دما و فشار یکپارچه برای بخار و گازها
صرفه جویی در هزینه و زمان - بدون نیاز به تغییر در لوله کشی برای کاهش اندازه خط
دقت مشابه تا Re 10000 - خطی ترین بدنه ورتکس متر
پایداری طولانی مدت – سنسور خازنی بدون رانش قوی
سیم کشی مناسب دستگاه - محفظه اتصال جداگانه
عملکرد ایمن - به دلیل نمایشگر با کنترل لمسی، نور پس زمینه، نیازی به باز کردن دستگاه نیست
تأیید یکپارچه - فناوری ضربان قلب
مشخصات فنی Prowirl R 200
اصل اندازه گیری
ورتکس
عنوان محصول
فلومتر با بهترین دقت
مدیریت آسان انرژی - اندازه گیری دما و فشار یکپارچه برای بخار و گازها.
اختصاص داده شده به برنامه هایی با جریان بسیار کم یا کاهش جریان
محدوده قطر اسمی
DN 25 تا 250 (1 تا 10 اینچ)
جنس مواد استفاده شده
لوله اندازه گیری: 1.4408 (CF3M)
سنسور DSC: 1.4404/F316/F316L
اتصال فرآیند: 1.4404/F316/F316L
متغیرهای اندازه گیری شده
جریان حجمی، جریان جرمی، جریان حجمی اصلاح شده، جریان انرژی، اختلاف جریان گرما، دما
حداکثر خطای اندازه گیری
جریان حجمی (مایع): ± 0.75 %
جریان حجمی (بخار، گاز): ± 1.00 %
جریان جرمی (بخار اشباع): ± 1.7٪ (درجه حرارت جبران شده)؛ ± 1.5٪ (دما/فشار جبران شده)
جریان جرمی (بخار فوق گرم، گاز): ± 1.5 (دما/فشار جبران شده)؛ ± 1.7٪ (دما جبران شده + جبران فشار خارجی)
جریان جرمی (مایع): ± 0.85٪
محدوده اندازه گیری
مایع: 0.1 تا 540 m³/h (0.061 تا 320 ft³/min)
بسته به محیط: آب با 1 بار a، 20 درجه سانتی گراد (14.5 psi a، 68 درجه فارنهایت)
بخار، گاز: 0.52 تا 7300 m³/h (0.31 تا 4300 ft³/min)
بسته به محیط: بخار با 180 درجه سانتیگراد، 10 بار در a (356 درجه فارنهایت، 145 psi a)؛ هوا با 25 درجه سانتیگراد، 4.4 بار در a (77 درجه فارنهایت، 63.8 psi a)
حداکثر فشار فرآیند
PN 40 کلاس 300
محدوده دمایی متوسط
استاندارد: -40 تا +260 درجه سانتیگراد (40- تا +500 درجه فارنهایت)
دمای بالا/پایین (گزینه): 200- تا 400+ درجه سانتی گراد (328- تا 752+ درجه فارنهایت)
دمای بالا/پایین (در صورت درخواست): -200 تا +450 درجه سانتیگراد (328- تا +842 درجه فارنهایت)
محدوده دمای محیط
نسخه فشرده (استاندارد): -40 تا +80 درجه سانتیگراد (40- تا +176 درجه فارنهایت)
نسخه فشرده (گزینه): -50 تا +80 درجه سانتیگراد (-58 تا +176 درجه فارنهایت)
نسخه از راه دور (استاندارد): -40 تا +85 درجه سانتیگراد (40- تا +185 درجه فارنهایت)
نسخه از راه دور (گزینه): -50 تا +85 درجه سانتیگراد (-58 تا +185 درجه فارنهایت)
مواد محفظه سنسور
محفظه اتصال سنسور: AlSi10Mg، پوشش داده شده؛ 1.4408 (CF3M)
مواد محفظه فرستنده
AlSi10Mg، پوشش داده شده؛ 1.4404 (316L)
درجه محافظت
نسخه فشرده: IP66/67، نوع محفظه 4X
نسخه از راه دور سنسور: IP66/67، نوع محفظه 4X
نسخه از راه دور فرستنده: IP66/67، نوع محفظه 4X
نمایش/عملیات
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایش محلی و ابزارهای عملیاتی امکان پذیر است
نمایش از راه دور موجود است
خروجی ها
HART 4-20 میلی آمپر (غیرفعال)
4-20 میلی آمپر (غیرفعال)
خروجی پالس/فرکانس/سوئیچ (غیرفعال)
ورودی ها
4-20 میلی آمپر (غیرفعال)
ارتباطات دیجیتال
HART، PROFIBUS PA، FOUNDATION Fieldbus
منبع تغذیه
DC 12 تا 35 ولت (HART 4-20 میلی آمپر با/بدون پالس/فرکانس/خروجی سوئیچ)
DC 12 تا 30 ولت (4-20 میلی آمپر HART، 4-20 میلی آمپر)
DC 12 تا 35 ولت (HART 4-20 میلی آمپر، خروجی پالس/فرکانس/سوئیچ، ورودی 4-20 میلی آمپر)
DC 9 تا 32 ولت (PROFIBUS PA، پالس/فرکانس/خروجی سوئیچ)
تاییدیه مناطق خطرناک
ATEX، IECEx، cCSAus، JPN، EAC، UK Ex
ایمنی محصول
CE، C-تیک، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق با IEC 61508، قابل اجرا در برنامه های کاربردی مرتبط با ایمنی مطابق با IEC 61511
تاییدیه ها و گواهی های اندازه گیری
کالیبراسیون انجام شده در تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)
فناوری Heartbeat با الزامات قابل ردیابی اندازه گیری مطابق با ISO 9001:2015 - بخش 7.1.5.2 a (تصدیق TÜV SÜD) مطابقت دارد.
تاییدیه ها و گواهینامه های دریایی
ABS، LR، BV، DNV GL
تاییدیه ها و گواهی های فشار
PED، CRN، AD 2000
گواهی مواد
3.1 مواد
NACE MR0175/MR0103، PMI (در صورت درخواست)؛ تست جوشکاری Acc. به ISO 15614-1، مشابه ASME IX (در صورت درخواست)
