معرفی محصول

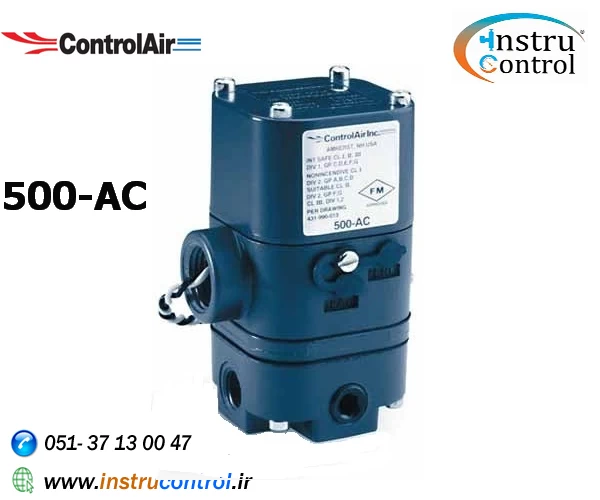

ControlAir Type 500X یک سیگنال ورودی جریان یا ولتاژ را به یک فشار خروجی پنوماتیک خطی تبدیل می کند. این ابزار همه کاره برای برنامه های کنترل طراحی شده است
که نیاز به درجه اطمینان بالا و تکرارپذیری با هزینه اقتصادی دارد.
Type 500X در دو نسخه مختلف موجود است. مدل محدوده پایین برای برنامه های کنترل فرایند استاندارد طراحی شده است که معمولاً از خروجی 3 تا 15 psi (0.2 تا 1 بار) استفاده
می کنند. واحد وسیع برد تا 145 psi (10 bar) خروجی را برای نیازهای سیستم فشار قوی صنعتی و سیستم کنترل فرآیند فراهم می کند.
مشخصات فنی
ورودی
0-10 ولت دی سی ، 0-5 ولت دی سی، 0-60 ولت دی سی، 1-9 ولت دی سی، 10-50 میلی آمپر، 4-20 میلی آمپر
محدوده خروجی
psig 1-17 (0.1-1.2 bar) ، 2-120 psig (0.15-8.2 bar) ، 2-60 psig (0.14-4.1 bar) ، 3-120 psig (0.2-8.2 bar) ، 3-15 psig (0.2 -1 بار) ، 3-27 psig (0.2-1.8 bar) ، 3-
9 psig (0.2-0.6 bar) ، 6-30 psig (0.4-2 bar) ، 9-15 psig (0.6-1 bar)
حداکثر فشار قابل تحمل
(10.5 بار)
نرخ دبی
20scfm
حداکثر دبی خروجی
0.07scfm
زمان پاسخ دهی
بسته به محدوده فشار - معمولاً کمتر از 0.25 ثانیه. برای 3 تا 15(psi)
سایز گلند
رزوه 1/2 اینچی NPT ، DIN 43650
محفظه(هوزینگ)
4X (IP65)
محدودیت های دمای محیط
-20 درجه تا +140 درجه فارنهایت (-30 درجه تا 60 درجه سانتی گراد)
سایز کانکشن پنوماتیکی
1/4NPT (پنوماتیک)
وزن محصول
2.1 پوند (0.94 کیلوگرم)
