معرفی

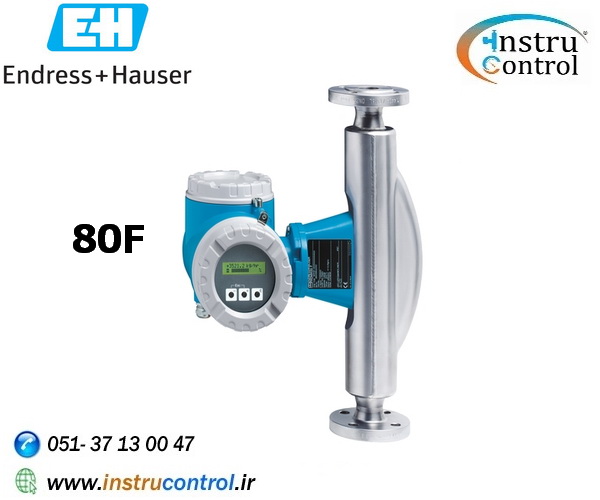

مس فلومتر مدل 80F برند اندرس هاوزر برای کاربردهای محیط های سخت با یک ترانسمیتر کامپکت یا از راه دور. بالاترین عملکرد اندازه گیری برای مایعات و گازها تحت شرایط
فرآیندی متفاوت و سخت.
ویژگی ها
• جریان جرمی: خطای اندازه‌گیری شده ± 0.05٪ (PremiumCal)
• محفظه ثانویه تا 40 بار (580 psi)
• قطر اسمی: DN 8 تا 250 (³⁄₈ تا 10 اینچ)
• صفحه نمایش 4 خطی با نور پس زمینه با لمس کنترل (Promass 83)
• دستگاه در نسخه کامپکن یا ریموت
• بالاترین ایمنی فرآیند – ایمن بودن در برابر نوسانات و محیط های سخت
• نقاط اندازه گیری فرآیند کمتر – اندازه گیری چند متغیره (جریان، چگالی، دما)
• نصب با صرفه جویی در فضا – بدون نیاز به اجرای ورودی/خروجی
• عملکرد ایمن – نمایشگر اطلاعات فرآیند قابل خواندن آسان را ارائه می دهد
مشخصات فنی
اصل اندازه گیری
عنوان محصول
فلومتر قوی برای کاربردهای سخت با یک فرستنده فشرده یا از راه دور. بالاترین عملکرد اندازه گیری برای مایعات و گازها تحت شرایط فرآیندی متفاوت و سخت.
ویژگی های سنسور
بالاترین ایمنی فرآیند - ایمن در برابر نوسانات و محیط های خشن. نقاط اندازه گیری فرآیند کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما). نصب صرفه جویی در فضا - بدون نیاز به اجرای ورودی/خروجی. جریان جرمی: خطای اندازه گیری ± 0.05٪ (PremiumCal). محفظه سنسور با درجه فشار تا 40 بار (580 psi).
ویژگی های ترانسمیتر
مقرون به صرفه - طراحی اختصاصی برای برنامه های استاندارد. عملکرد ایمن - صفحه نمایش اطلاعات فرآیند قابل خواندن را به راحتی ارائه می دهد. کاملاً مطابق با صنعت - IEC/EN/NAMUR. صفحه نمایش 2 خطی با نور پس زمینه با دکمه های فشاری. دستگاه در نسخه فشرده یا از راه دور.
محدوده قطر اسمی
DN 8 تا 250 (⅜ تا 10 اینچ)
دمای بالا: DN 25 (1")، DN 50 (2")، DN 80 (3")
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904L); 1.4404 (316/316L); آلیاژ C22, 2.4602 (UNS N06022)
اتصال: 1.4404 (316/316L); آلیاژ C22، 2.4602 (UNS N06022)
متغیرهای اندازه گیری شده
جریان جرمی، چگالی، دما، جریان حجمی، جریان حجمی اصلاح شده، چگالی مرجع
حداکثر خطای اندازه گیری
جریان جرمی (مایع): ± 0.15 % (استاندارد)، 0.1 % (سفارشی)
جریان حجمی (مایع): ± 0.15 %
جریان جرمی (گاز): ± 0.35 %
چگالی (مایع): ± 0.0005 g/cm³
محدوده اندازه گیری
0 تا 2200000 کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100, Class 600, 63K
محدوده دمایی متوسط
استاندارد: 50- تا 200+ درجه سانتی گراد (58- تا 392+ درجه فارنهایت)
دمای بالا: 50- تا 350+ درجه سانتی گراد (58- تا 662+ درجه فارنهایت)
محدوده دمای محیط
استاندارد: 20- تا 60+ درجه سانتی گراد (4- تا 140+ درجه فارنهایت)
گزینه: 40- تا 60+ درجه سانتی گراد (40- تا 140+ درجه فارنهایت)
مواد محفظه سنسور
1.4301/1.4307 (304L)، مقاوم در برابر خوردگی
جنس متریال ترانسمیتر
آلومینیوم دایکاست با پوشش پودری
1.4301 (304)،
CF3M (316L)، ریخته گری
درجه محافظت
IP67، محفظه نوع 4X. ترانسمیتر از راه دور: IP67، نوع محفظه 4X
نمایش/عملیات
صفحه نمایش 2 خطی با نور پس زمینه با دکمه های فشاری
پیکربندی از طریق صفحه نمایش محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
3 خروجی:
0-20 میلی آمپر (فعال) / 4-20 میلی آمپر (فعال/غیرفعال)
خروجی پالس/فرکانس/سوئیچ (غیرفعال)
ارتباطات دیجیتال
HART
PROFIBUS PA
منبع تغذیه
DC 16 تا 62 ولت
AC 85 تا 260 ولت (45 تا 65 هرتز)
AC 20 تا 55 ولت (45 تا 65 هرتز)
تاییدیه های مناطق خطرناک
ATEX، IECEx، FM، CSA، NEPSI
سایر تاییدیه ها و گواهی ها
ماده 3.1، کالیبراسیون انجام شده بر روی تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)، NAMUR، SIL،
PED دریایی، CRN، AD 2000
3-A، FDA
NACE MR0175/MR0103، PMI. تست جوشکاری Acc. به EN، ASME، NORSOK
ایمنی محصول
CE، تیک C، علامت گذاری EAC
ایمنی عملکردی
ایمنی عملکردی مطابق با IEC 61508، قابل اجرا در برنامه های کاربردی مرتبط با ایمنی مطابق با IEC 61511
تاییدیه ها و گواهی های اندازه گیری
کالیبراسیون انجام شده در تاسیسات کالیبراسیون معتبر (مطابق با ISO/IEC 17025)، NAMUR
تاییدیه ها و گواهینامه های دریایی
تاییدیه دریایی
تاییدیه ها و گواهی های فشار
PED، CRN، AD 2000
گواهی مواد
3.1 ماده
NACE MR0175/MR0103، PMI; تست جوشکاری Acc. به EN، ASME، NORSOK
تاییدیه ها و گواهی های بهداشتی
3-A، EHEDG، FDA
