معرفی

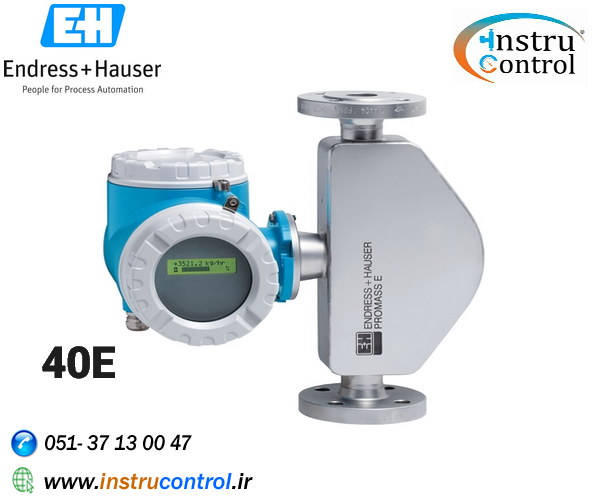

Promass E به عنوان یک راه حل مقرون به صرفه برای کاربردهای اساسی Coriolis از شهرت طولانی برخوردار است. همراه با ترانسمیتر Promass 40 برای برنامه های کم مصرف و
یکپارچه سازی مستقیم ، Promass 40E اندازه گیری بسیار دقیق مایعات و گازها را برای طیف گسترده ای از برنامه ها ارائه می دهد.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.5%
جریان حجم (مایع): ± 0.5%
جریان جرم (گاز): ± 1.0%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180 000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
دامنه دمای متوسط
–40 تا +140 درجه سانتیگراد (–40 تا +284 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
ویژگی ها
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، درجه حرارت)
نیازهای اجرا بدون ورودی / خروجی - صرفه جویی در فضا نصب و راه اندازی
مقرون به صرفه - طراحی اختصاصی برای برنامه های کم هزینه و یکپارچه سازی مستقیم
عملکرد ایمن - صفحه نمایش اطلاعات فرآیند قابل خواندن را به راحتی فراهم می کند
کاملاً سازگار با صنعت - IEC / EN / NAMUR
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری بسیار دقیق مایعات و گازها برای طیف گسترده ای از برنامه های کاربردی استاندارد.
خواص دستگاه
سیستم دو لوله جمع و جور
دمای متوسط تا +140 درجه سانتیگراد (+284 درجه فارنهایت)
فشار فرآیند: تا 100 بار (1450 psi)
نمایشگر 2 خطی با نور پس زمینه بدون عملکرد محلی
دستگاه در نسخه جمع و جور
هارت
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
جریان سنج برای به حداقل رساندن هزینه مالکیت همراه با یک فرستنده میدان جمع و جور. اندازه گیری بسیار دقیق مایعات و گازها برای طیف گسترده ای از کاربردهای استاندارد.
ویژگی های سنسور
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، دما). نصب صرفه جویی در
فضا - نیازی به اجرای ورودی / خروجی نیست. سیستم جمع و جور دو لوله. دمای متوسط تا +140 درجه سانتیگراد (+ 284 درجه فارنهایت).
ویژگی های فرستنده
مقرون به صرفه - طراحی اختصاصی برای برنامه های کم هزینه و یکپارچه سازی مستقیم. عملکرد ایمن - صفحه نمایش اطلاعات فرآیند قابل خواندن را به راحتی فراهم می کند.
کاملاً سازگار با صنعت - IEC / EN / NAMUR. نمایشگر 2 خطی با نور پس زمینه بدون عملکرد محلی. دستگاه در نسخه جمع و جور.
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 ")
مواد خیس شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، جریان حجم ، جریان حجم اصلاح شده
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.5
جریان حجم (مایع): ± 0.5
جریان جرم (گاز): ± 1.0٪
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
-40 تا +140 درجه سانتیگراد (–40 تا +284 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –20 تا +60 درجه سانتیگراد (–4 تا +140 درجه فارنهایت)
سفارشی : -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
مواد مسکن فرستنده
آلومینیوم ریخته گری شده با پودر
درجه محافظت
محفظه IP67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 2 خطی با نور پس زمینه بدون دکمه های فشار (یکپارچه سازی مستقیم)
پیکربندی از طریق ابزارهای عملیاتی امکان پذیر است
خروجی ها
3 خروجی:
0-20 میلی آمپر (فعال) / 4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (غیرفعال)
ورودی ها
ورودی وضعیت
ارتباطات دیجیتال
هارت
منبع تغذیه
DC 16 تا 62 ولت
AC 85 تا 260 ولت (45 تا 65 هرتز)
AC 20 تا 55 ولت (45 تا 65 هرتز)
گواهینامه منطقه خطرناک
ATEX ، IECEx ، FM ، CSA ، NEPSI ، JPN
ایمنی محصول
CE ، C-tick ، مارک EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025) ، NAMUR انجام شده است
تأییدیه ها و گواهینامه های دریایی
تأیید دریایی
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های مواد
3.1 ماده
تأییدیه ها و گواهینامه های بهداشتی
3-A
