معرفی

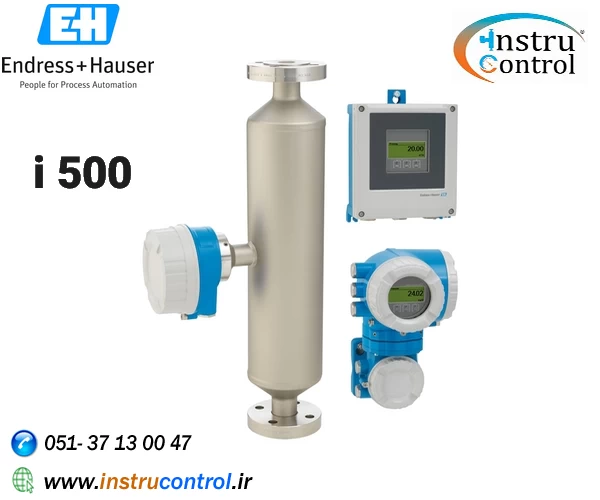

طراحی مستقیم یک لوله ای Promass I علاوه بر اندازه گیری جریان جرم ، چگالی و دما ، اندازه گیری ویسکوزیته درون خطی را نیز فراهم می کند. Promass I 500 با فرستنده از
راه دور ابتکاری خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری heartbeat تطابق و ایمنی فرآیند را در همه زمان ها
تضمین می کند.
ویژگی ها
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
دامنه دمای متوسط
–50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: درجه 9 تیتانیوم
اتصال: درجه 2 تیتانیوم
ویژگی ها
صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون ورودی/ خروجی - صرفه جویی در فضا نصب و راه اندازی
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد وفوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری مایعات و گازها در کاربردهایی که نیاز به افت فشار کم و مایعات دارند.
خواص دستگاه
مستقیم ، تمیز آسان سیستم تک لوله
تکنولوژی TMB
لوله اندازه گیری ساخته شده از تیتانیوم
نسخه از راه دور با حداکثر 4 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
کابل استاندارد بین سنسور و ترانسمیتر
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 ")
متریال استفاده شده
لوله اندازه گیری: درجه 9 تیتانیوم
اتصال: درجه 2 تیتانیوم
متغیرهای اندازه گیری شده
جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده ، تراکم مرجع ، غلظت ، ویسکوزیته
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار
محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر) 1.4409 (CF3M) مشابه 316L
مواد مسکن فرستنده
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
