معرفی

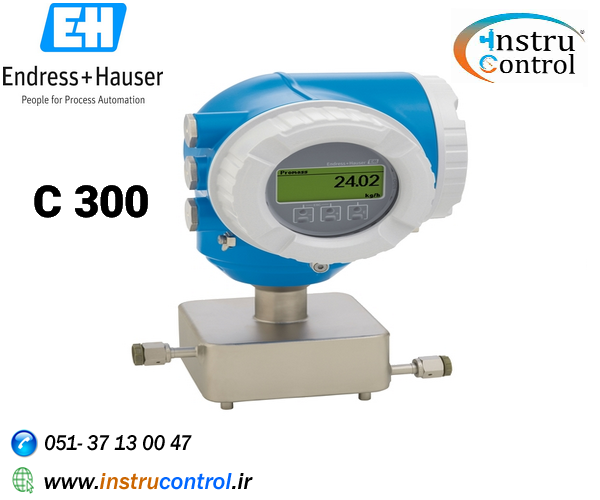

Cubemass C سنسور ایده آل برای اندازه گیری کمترین سرعت جریان در لغزشها ، دکلهای آزمایشی و رباتیک صنعتی است. نه فشار زیاد و نه شرایط جریان متناوب دقت آن را به خطر
نمی اندازند. Cubemass C 300 با فرستنده جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ، نمایشگر از راه دور
گزینه های اتصال بهبود یافته. فناوری heartbeat قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.
ویژگی ها
صرفه جویی در فضا - طراحی جمع و جور تک لوله
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
مناسب برای لغزش - حسگر سبک
دسترسی کامل به پردازش و اطلاعات تشخیصی - تعداد زیادی ورودی ، ورودی و فوندیشن فیلدباس که به راحتی قابل ترکیب هستند
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
اندازه گیری دقیقترین مقادیر مایعات و گازها
مشخصات فنی ( مایعات ، گاز ، چگالی )
اصل اندازه گیری
کوریولیس
عنوان محصول
سنسور جمع و جور برای کمترین مقدار با یک فرستنده جمع و جور و به راحتی در دسترس. اندازه گیری دقیقترین مقدار مایعات و گازها.
ویژگی های سنسور
نصب صرفه جویی در فضا - طراحی جمع و جور تک لوله. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما). مناسب برای لغزش - حسگر سبک. قطر
اسمی: DN 1 تا 6 (¹⁄₂₄ تا ¹⁄₄ "). فشار فرآیند تا 400 بار (5800 psi).
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و اتوبوس های زمینه ای. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه.
تأیید صحت یکپارچه - فناوری ضربان قلب. محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.
دامنه قطر اسمی
DN 1 تا 6 (از ¹⁄₂₄ تا ¹⁄₄ )
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4539 (904L) 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.1 درصد
جریان حجم (مایع): 0.1 درصد
جریان جرم (گاز): 0.5 درصد
تراکم (مایع): 0.0005 ± g / cm3
محدوده اندازه گیری
0 تا 1000 کیلوگرم در ساعت (0 تا 37 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 10K ، 400 بار (5800 psi)
دامنه دمای متوسط
–50 تا +205 درجه سانتیگراد (–58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد : –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ساخته شده ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک) "
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
CRN
گواهینامه های مواد
3.1 ماده
