معرفی

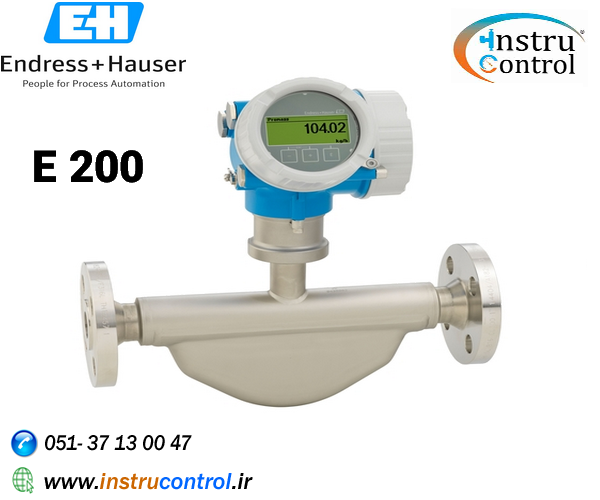

Promass E قوی به عنوان یک راه حل مقرون به صرفه با اندازه گیری دقیق مایعات و گازها در طیف وسیعی از کاربردهای استاندارد در صنایع شیمیایی ، از شهرت زیادی برخوردار
است. Proline E 200 با استفاده از فناوری اصلی با حلقه ، یکپارچه سازی مقرون به صرفه و بدون درز را در زیرساخت های موجود امکان پذیر می کند. فلومتر به لطف طراحی
ایمن ذاتی بالاترین ایمنی عملیاتی را در مناطق خطرناک ارائه می دهد. فناوری ضربان قلب ایمنی فرآیند را همیشه تضمین می کند.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.25٪ (استاندارد)
جریان حجم (مایع): 0.25٪
جریان جرم (گاز): 0.50٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
–40 تا +150 درجه سانتیگراد (–40 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری دقیق مایعات و گازها برای طیف گسترده ای از برنامه های کاربردی استاندارد.
خواص دستگاه
حسگر جمع و جور دو لوله
دمای متوسط تا +150 درجه سانتیگراد (+302 درجه فارنهایت)
فشار فرآیند: تا 100 بار (1450 psi)
فناوری مجهز به لوپ پاور
متریال مقاوم دو محفظه
ایمنی کارخانه: گواهینامه در سراسر جهان (. SIL، HAZ منطقه)
مشخصات فنی ( مایعات ، گاز ، چگالی )
اصل اندازه گیری
کوریولیس
ویژگی های سنسور
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما) نیازی به اجرای
ورودی / خروجی نیست. سیستم جمع و جور دو لوله. دمای متوسط تا +150 درجه سانتیگراد (+302 درجه فارنهایت).
ویژگی های فرستنده
سیم کشی راحت دستگاه - محفظه اتصال جداگانه. عملکرد ایمن - به دلیل نمایش با کنترل لمسی ، نور پس زمینه ، نیازی به باز کردن دستگاه نیست. تأیید صحت یکپارچه - فناوری
ضربان قلب. فناوری مجهز به حلقه. محفظه محکم دو اتاق.
دامنه قطر اسمی
DN 8 تا 50 (⅜ تا 2 )
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.25٪ (استاندارد)
جریان حجم (مایع): 0.25٪
جریان جرم (گاز): 0.50٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
–40 تا +150 درجه سانتیگراد (–40 تا +302 درجه فارنهایت)
محدوده دمای محیط
–40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
مواد مسکن فرستنده
AlSi10Mg ، روکش شده
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4‐20 میلی آمپر HART
4‐20 میلی آمپر
پالس / فرکانس / خروجی سوئیچ
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، PROFIBUS PA ، فوندیشن Fieldbus
منبع تغذیه
DC 18 تا 35 ولت (4-20 میلی آمپر HART با / بدون پالس / فرکانس / سوئیچ)
DC 18 تا 30 ولت (20 میلی آمپر HART ، 4‐20 میلی آمپر)
DC 9 تا 32 ولت (PROFIBUS PA)
گواهینامه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، JPN
ایمنی محصول
مارک CE ، C-Tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
