معرفی

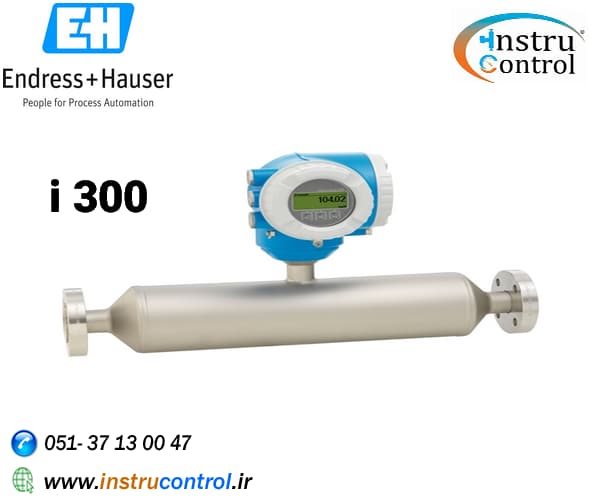

طراحی مستقیم یک لوله ای Promass I علاوه بر اندازه گیری جریان جرم ، چگالی و دما ، اندازه گیری ویسکوزیته درون خطی را نیز فراهم می کند. Promass I 300 با
ترانسمیتر جمع و جور خود از نظر عملکرد و یکپارچه سازی سیستم انعطاف پذیری بالایی را ارائه می دهد: دسترسی از یک طرف ، نمایشگر از راه دور و گزینه های اتصال بهبود یافته
فناوری Heartbeat تطابق و ایمنی فرآیند را در همه زمان ها تضمین می کند.
ویژگی ها
صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد وفوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
مشخصات فنی
اصل اندازه گیری
کوریولیس
ویژگی های سنسور
صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود.اندازه گیری چند متغیره (جریان ، چگالی ، دما). صرفه جویی در فضا - نیازی به اجرای ورودی /
خروجی نیست ، فناوری TMB
ویژگی های فرستنده
دسترسی کامل به پردازش و اطلاعات تشخیصی ، تعداد بیشماری ورودی و فیلدباس و قابل ترکیب
کاهش پیچیدگی و تنوع ، قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه ، فناوری Heartbeat
محفظه جمع و جور دو محفظه با حداکثر 3 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 اینچ)
مواد استفاده شده
لوله اندازه گیری: درجه 9 تیتانیوم
اتصال: درجه 2 تیتانیوم
متغیرهای اندازه گیری شده
جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت ، ویسکوزیت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10 درصد
جریان حجم (مایع): 0.10 درصد
جریان جرم (گاز): 0.50 درصد
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد : -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 / 1.4307 (304L) ، مقاوم در برابر خوردگی
متریال استفاده شده
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ فولاد ضد زنگ برای طراحی ترانسمیتر بهداشتی
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
4-20 میلی آمپر ورودی
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
گواهینامه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری Heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
