معرفی
Promass E قوی دارای شهرت طولانی مدت به عنوان یک راه حل مقرون به صرفه برای اندازه گیری دقیق مایعات و گازها در طیف وسیعی از کاربردهای استاندارد در صنایع

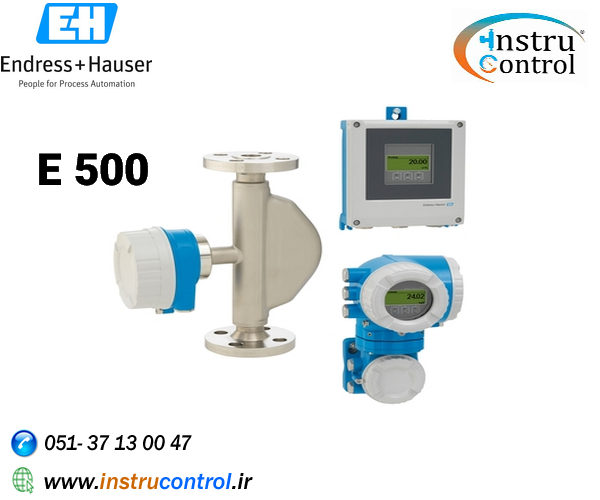

مختلف است. Promass E 500 با فرستنده از راه دور ابتکاری خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری ضربان قلب
تطابق و ایمنی فرآیند را در همه زمان ها تضمین می کند.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.15% (استاندارد) ، 0.10% (سفارشی)
جریان حجم (مایع): 0.15%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000 کیلوگرم در ساعت (0 تا 6615 پوند در دقیقه)
دامنه دمای متوسط
-40 تا +150 درجه سانتیگراد (-40 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
ویژگی ها
مقرون به صرفه - دستگاه چند منظوره ؛ جایگزینی برای فلومترهای معمولی حجمی
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به پردازش و اطلاعات تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری دقیق مایعات و گازها برای طیف گسترده ای از کاربردهای استاندارد.
خواص دستگاه
حسگر جمع و جور دو لوله
دمای متوسط تا +150 درجه سانتیگراد (+302 درجه فارنهایت)
فشار فرآیند تا 100 بار (1450 psi)
نسخه از راه دور با حداکثر 4 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
کابل استاندارد بین سنسور و فرستنده
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 )
مواد خیس شده
لوله اندازه گیری: 1.4539 (904 لیتر)
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.15% ((استاندارد) ، 0.10% ((گزینه)
جریان حجم (مایع): 0.15%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000 کیلوگرم در ساعت (0 تا 6615 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
–40 تا +150 درجه سانتیگراد (–40 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار
محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر)
متریال ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر WirelessHART
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
تأیید LR ، تأیید DNV GL ، تأیید ABS ، تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
