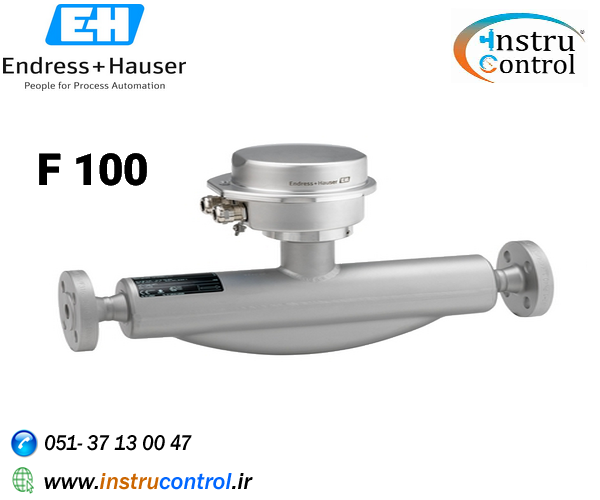

معرفی
Promass F به عنوان دستگاهی بسیار دقیق و تحت شرایط مختلف فرآیند از شهرت زیادی برخوردار است. این برای طیف وسیعی از برنامه ها مناسب است. همراه با کوچکترین
محفظه فرستنده موجود ، عملکرد کاملی در کوچکترین رد پا ارائه می دهد. Promass F 100 گزینه ترجیحی برای یکپارچه سازی سیستم ، سازنده لغزش و تولیدکنندگان تجهیزات بود
موجود با محفظه بهداشتی از جنس استنلس استیل بسیار جمع و جور ، می تواند حتی در جمع و جورترین سکوها قرار گیرد.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1٪ (استاندارد) ، 0.05٪ (سفارشی)
جریان حجم (مایع): ± 0.1٪
جریان جرم (گاز): ± 0.25٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 2200000 کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)
دامنه دمای متوسط
استاندارد: –50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
سفارشی: -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)
اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)
ویژگی ها
ایمن در برابر نوسانات و محیط های سخت
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
ترانسمیتر با ویژگی صرفه جویی در فضا - عملکرد کامل در کوچکترین اثر
صرفه جویی در وقت و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه
تأیید صحت یکپارچه - فناوری HEARTBEAT
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
بالاترین عملکرد اندازه گیری برای مایعات و گازها تحت مختلف
خواص دستگاه
جریان جرم: خطای اندازه گیری شده 0.05٪ (PremiumCal)
محدودیت ثانویه دارای رتبه تا 40 بار (580 psi)
قطر اسمی: DN 8 تا 250 (3/8 تا 10 اینچ)
محکم تر ، محفظه فرستنده فوق العاده جمع و جور
محافظت در برابر نفوذ بالا: IP69K
صفحه نمایش های لوکال در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
فلومتر با دقت بالا ، مستحکم و یک ترانسمیتر فوق فشرده. بالاترین عملکرد اندازه گیری برای مایعات و گازها در شرایط مختلف فرآیند
دامنه قطر اسمی
DN 8 تا 250 (از ⅜ تا 10 اینچ)
متریال استفاده شده
لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)
اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، حجم اصلاح شده ، جریان ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1٪ (استاندارد) ، 0.05٪ (گزینه)
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): ± 0.25٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 2200000کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
استاندارد: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
سفارشی: -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 / 1.4307 (304L) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
1.4301 (304) ، 1.4404 (316L)
درجه محافظت
استاندارد : محفظه IP66 / 67 ، نوع 4X
سفارشی : IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (passive)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه ها و گواهینامه های دریایی
ABS (اداره حمل و نقل آمریکا)
BV (Bureau Veritas)
LR
تأیید BV
تأییدیه های فشار و گواهینامه ها
PED ، CRN ، AD 2000
گواهینامه های مواد
3.1 ماده
NACE MR0175 / MR0103 ، PMI ؛ EN ISO ، ASME ، NORSOK
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
