معرفی

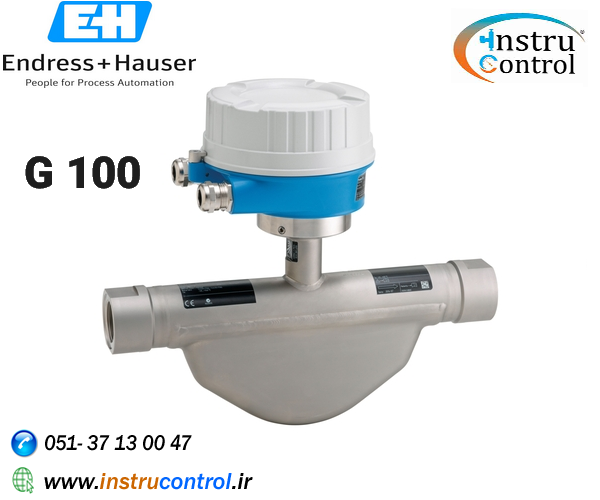

Promass G اندازه گیری ایمن و دقیق مایعات و گازها را در برنامه های فشار بالا تا 350 بار (5080 psi) فراهم می کند. دیسک پارگی و اتصالات فرآیند رشته ای یکپارچه سازی آسان
و ایمن را ایجاد می کنند. همراه با کوچکترین محفظه ترانسمیتر موجود ، عملکرد کاملی ارائه می دهد. Promass G 100 برای برنامه هایی که فضا از یک مزیت برتر برخوردار است
برای مجتمع کننده های سیستم ، تولیدکنندگان تجهیزات انتخاب ارجح خواهد بود.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع):0.15%
جریان حجم (مایع): 0.15%
جریان جرم (گاز): 0.75%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 18000کیلوگرم در ساعت (0 تا 662 پوند در دقیقه)
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
350 بار (5080 psi)
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316 لیتر)
اتصال: 1.4404 (316 / 316L)
ویژگی ها
یکپارچه سازی فرآیند آسان و ایمن - اتصالات رشته ای
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون ورودی / خروجی - صرفه جویی در فضا نصب و راه اندازی
صرفه جویی در فضا فرستنده - قابلیت های کامل در کوچکترین نشانه
وب سرور یکپارچه - صرفه جویی در زمان عملیات محلی بدون نرم افزار اضافی و سخت افزار
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری دقیق مایعات و گازها در فشار بالا.
خواص دستگاه
رشته های داخلی به عنوان اتصال فرآیند
فشار فرآیند تا 350 بار (5080 psi)
محکم تر ، محفظه ترانسمیتر فوق العاده جمع و جور
رابط پلاگین از پیش تنظیم شده
صفحه نمایش های لوکال در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
جمع و جورترین سنسور فشار بالا با جمع و جور فوق العادهفرستنده. اندازه گیری دقیق مایعات و گازها در فشار بالا
دامنه قطر اسمی
DN 8 تا 25 (⅜ تا 1 )
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316 لیتر)
اتصال: 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ،تراکم مرجع
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.15%
جریان حجم (مایع): 0.15%
جریان جرم (گاز): 0.75%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 18000 کیلوگرم در ساعت (0 تا 662 پوند در دقیقه)
حداکثر فشار فرآیند
350 بار (5080 psi)
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
محدوده دمای محیط
-40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت)
سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (غیر فعال)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
گواهینامه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI
ایمنی محصول
CE ، C-Tick
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
گواهینامه های متریال
3.1 متریال
