معرفی

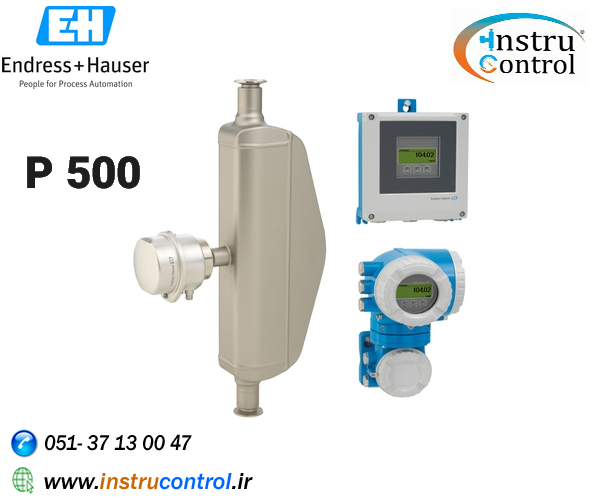

Promass P متخصص فرآیندهای استریل در صنعت علوم زندگی است. این برنامه به برنامه های کاربردی بیوتکنولوژی اختصاص یافته است که بیشترین انطباق را با دستورالعمل
ها و مقررات دارند. با فرستنده ابتکاری و از راه دور Promass P 500 ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری
Heartbeat از انطباق و ایمنی فرآیند در همه زمان ها اطمینان می دهد.
مشخصات در یک نکاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
استاندارد: –50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
سفارشی: -50 تا +205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316 لیتر)
اتصال: 1.4435 (316L) 1.4404 (316 / 316L)
ویژگی ها
بالاترین کیفیت فرآیند - کاملاً مطابق با نیازهای صنعت
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون وروردی/ خروجی - صرفه جویی در فضا نصب و راه اندازی
دسترسی کامل به اطلاعات پردازشی و تشخیصی - ، ورودی و خروجی آزاد و فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری Heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اختصاص داده شده به برنامه های کاربردی تحت شرایط استریل در صنعت علوم زیستی.
خواص دستگاه
مطابقت ASME BPE ، 3-A و EHEDG و فریت کم دلتا
لوله اندازه گیری الکتریکی در 1.4435 (316 لیتر)
بازیابی سریع از CIP / SIP
نسخه از راه دور با حداکثر 4 ورودی / خروجی ؛ محفظه اتصال سنسور بهداشتی با IP69
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
کابل استاندارد بین سنسور و فرستنده
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
متخصص علوم زیستی، به عنوان نسخه از راه دور با حداکثر 4 ورودی / خروجی. اختصاص داده شده به برنامه های کاربردی تحت شرایط استریل در صنعت علوم زیستی.
ویژگی های سنسور
بالاترین کیفیت فرآیند - کاملاً مطابق با نیازهای صنعت. اندازه گیری چند متغیره (جریان ، چگالی ، دما). نصب صرفه جویی در فضا - نیازی به اجرای
ورودی / خروجی نیست. مطابقت ASME BPE ، 3-A و EHEDG و فریت کم دلتا. لوله اندازه گیری الکتروپولیش شده در 1.4435 (316L).
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و اتوبوس های زمینه ای. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه.
تأیید صحت یکپارچه - فناوری ضربان قلب. نسخه از راه دور با حداکثر 4 ورودی / خروجی ؛ محفظه اتصال سنسور بهداشتی با IP69. صفحه نمایش با نور پس زمینه با کنترل لمسی و
دسترسی WLAN.
دامنه قطر اسمی
DN 8 تا 50 (⅜ تا 2 اینچ)
مواد خیس شده
لوله اندازه گیری: 1.4435 (316 L)
اتصال: 1.4435 (316L) 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
دامنه دمای متوسط
استاندارد: –50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
سفارشی: -50 تا +205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار
محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر)
مواد مسکن فرستنده
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4 خروجی:
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، ASME BPE ، ISPE ، cGMP
