معرفی

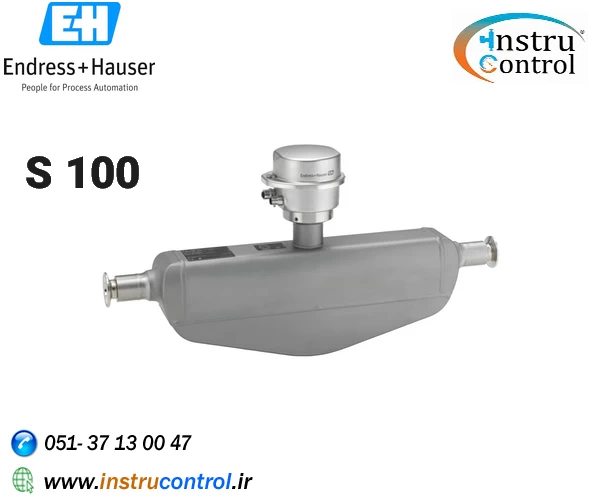

Promass S در طراحی بهداشتی پیشتاز است - راه حل اندازه گیری بهینه شده صنعت Endress+Hauser تمام الزامات بهداشتی نصب در صنایع غذایی و آشامیدنی را برآورده
می کند. همراه با کوچکترین محفظه فرستنده موجود ، عملکرد کاملی در کوچکترین رد پا ارائه می دهد. Promass S 100 برای برنامه های کاربردی که فضا از یک مزیت برتر
برخوردار است ، برای مجتمع کننده های سیستم ، سازنده های لغزنده و سازنده تجهیزات ، گزینه ترجیحی خواهد بود.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316 لیتر)
اتصال: 1.4435 (316L) 1.4404 (316 / 316L)
ویژگی ها
کاهش هزینه های نصب - طراحی لوله کاملاً قابل تخریب امکان نصب افقی را فراهم می کند
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون ورودی/ خروجی - صرفه جویی در فضا نصب و راه اندازی
صرفه جویی در فضا فرستنده - قابلیت های کامل در کوچکترین نشانه
وب سرور یکپارچه - صرفه جویی در زمان عملیات محلی بدون نرم افزار اضافی و سخت افزار
تأیید صحت یکپارچه - فناوری ضربان قلب
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اختصاص داده شده برای برنامه هایی که در شرایط بهداشتی به تمیزکاری مطلوب نیاز دارند.
خواص دستگاه
طیف وسیعی از اتصالات فرآیند بهداشتی
3-A و EHEDG مطابقت دارند
بازیابی سریع از CIP / SIP
محکم تر ، محفظه فرستنده فوق العاده جمع و جور
محافظت در برابر نفوذ بالا: IP69K
صفحه نمایش محلی در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
جریان سنج تمیز آسان برای تمیز کردن با سیستم تک لوله ای قابل تخلیه و یک فرستنده فوق العاده جمع و جور. اختصاص داده شده برای برنامه هایی که در شرایط بهداشتی به
تمیزکاری مطلوب نیاز دارند.
دامنه قطر اسمی
DN 8 تا 50 ( ⅜ تا 2 اینچ)
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316 L)
اتصال: 1.4435 (316L) 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50%
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی : -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
گزینه: IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (غیرفعال)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025) ، NAMUR انجام شده است
فناوری Hearteat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3 ، A ، EHEDG ، cGMP
