معرفی

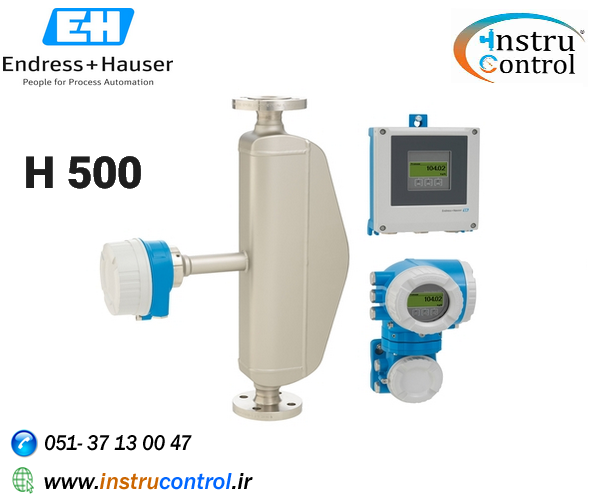

مس فلومتر کوریولیس مدل H300 بسیار دقیق برای کاربردهایی که به حداکثر مقاومت در برابر خوردگی نیاز دارند و ایمنی مطلوب برای مایعات شیمیایی تهاجمی را تضمین می
کند. Promass H 500 با فرستنده از راه دور ابتکاری خود ، انعطاف پذیری نصب و ایمنی عملیاتی را در محیط های سخت گیرانه به حداکثر می رساند. فناوری Heartbeat ایمنی
فرآیند را همیشه تضمین می کند.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10٪
جریان حجم (مایع): 0.10
جریان جرمی (گاز ، فقط تانتال): ± 0.50
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
تانتالیم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
متریال استفاده شده
لوله اندازه گیری: تانتالیم 2.5 وات ؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
ویژگی ها
حداکثر ایمنی برای مایعات خطرناک شیمیایی - قطعات مرطوب مقاوم در برابر خوردگی
اندازه گیری چند متغیره (جریان ، چگالی ، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری بسیار دقیق مایعات و گازها در کاربردهایی که نیاز بالاترین مقاومت در برابر خوردگی.
خواص دستگاه
لوله اندازه گیری ساخته شده از تانتالوم ، زیرکونیوم
قطر اسمی: DN 8 تا 50 (3/8 تا 2 ")
دمای متوسط تا +205 درجه سانتیگراد (+401 درجه فارنهایت)
نسخه از راه دور با حداکثر 4 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
کابل استاندارد بین سنسور و فرستنده
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
جریان سنج تک لوله ای از نظر شیمیایی ، به عنوان نسخه از راه دور با حداکثر 4 ورودی / خروجی. اندازه گیری بسیار دقیق مایعات و گازها در کاربردهایی که به بالاترین مقاومت در
برابر خوردگی نیاز دارند.
ویژگی های فرستنده
دسترسی کامل به اطلاعات پردازشی و تشخیصی - تعداد بیشماری ، ورودی و خروجی آزاد و فوندیشن فیلدباس. کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه. تأیید
صحت یکپارچه - فناوری heartbeat. نسخه از راه دور با حداکثر 4 ورودی / خروجی. صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN.
دامنه قطر اسمی
DN 8 تا 50 (³⁄₈ تا 2 )
متریال استفاده شده
لوله اندازه گیری: Tantalum 2.5W؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10%
جریان حجم (مایع): 0.10%
جریان جرمی (گاز ، فقط تانتال): ± 0.50
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
دامنه دمای متوسط
تانتالیم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتی گراد (-58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
محفظه اتصال سنسور (استاندارد): AlSi10Mg ، روکش دار
محفظه اتصال سنسور (گزینه): 1.4301 (304)؛ 1.4404 (316 لیتر) 1.4409 (CF3M) مشابه 316L
متریال جنس ترانسمیتر
AlSi10Mg ، پوشش داده شده 1.4409 (CF3M) مشابه 316L ؛ پلی کربنات
درجه محافظت
نسخه از راه دور سنسور (استاندارد): IP66 / 67 ، محفظه نوع 4X
نسخه از راه دور سنسور (گزینه): IP69. نسخه از راه دور فرستنده: محفظه نوع 4X IP66 / 67
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
تاییدیه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری Heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
