توضیحات

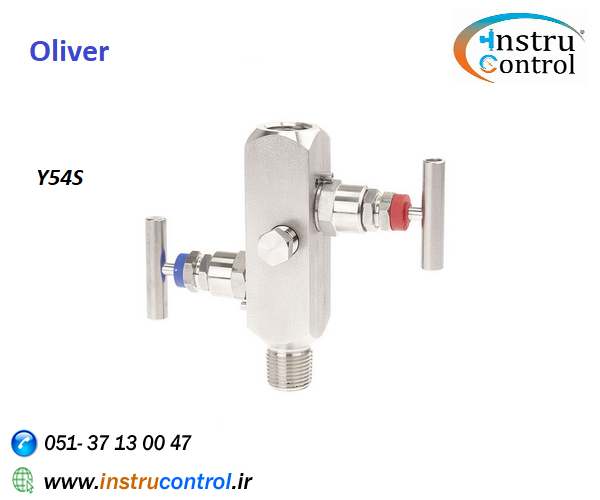

منیفولد ولو دو راهه از تجهیزات جانبی ابزار اندازه گیری فشار مانند گیج فشار، ترانسمیتر و … می باشد.
این مدل منیفولد با کنترل و کاهش پالس های فشار باعث افزایش طول عمر تجهیز اندازه گیری می شود.
توجه : یکی از دلایل شایع آسیب دیدن و شکسته شدن مانومترها پالس های فشار است.
منیفولدهای دو شیر یا شیر سوزنی دو راهه را می توان برای سیال های تا فشار ۱۰۰۰۰ psi نیز به کار برد.
منیفولد چیست

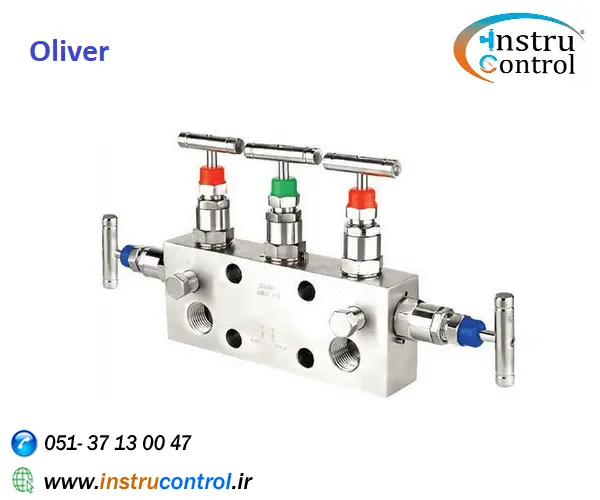

منیفولد تجهیز مکانیکی است که بیش از دو شیر سوزنی دارد.
شیر سوزنی برای کنترل دقیق جریان گازها یا مایعات به کار می رود.
وظیفه اصلی این شیرها کنترل جریان سیال ورودی به فشارسنج است اما به عنوان شیر قطع و وصل نیز می توان از آنها استفاده کرد.
معمولا منیفولد دو راهه برای سیال هایی با جریان پایین به کار می روند. همچنین این شیرها افت فشار نسبتا زیادی از ورودی به خروجی دارند.
این شیرها معمولا در اندازه های ۱/۸ تا ۲ اینچ ساخته می شوند. در ادامه به بررسی ویژگی های فنی این محصول می پردازیم.
کاربرد
مشخصات فنی
متریال
۱-برنج
شیر سوزنی های برنجی معمولا برای سیستم های هیدرولیک، آب آشامیدنی، سیستم های با دمای بالا و لوله های گاز به کار می روند.
از این مدل می توان برای سیال های غیرخورنده استفاده کرد.
کاربرد متداول این مدل سیستم های آب آشامیدنی است، با این حال می توان برای آب دریا، آب مقطر و …. نیز از این مدل استفاده کرد.
۲-استنلس استیل
شیر سوزنی فولادی تقریبا برای هر فرآیندی مناسب است. از ویژگی های این متریال می توان به ماندگاری و مقاومت بالا در برابر درجه حرارت و فشارهای بالا اشاره کرد.
همچنین این متریال مناسب برای نصب در فرآیندهای تهاجمی و خورنده نیز می باشد.
فشار
از نکات مهمی که در هنگام انتخاب شیر سوزنی باید در نظر بگیرید فشار سیستم است. شیر سوزنی ممکن است برای سیستمی با فشار معمولی ۴۰۰۰ تا ۵۰۰۰ psi یا برای سیستم هیدرولیکی با فشار بالا تا ۱۰۰۰۰ psi به کار رود.
بنابراین اطلاع دقیق از فرآیند در انتخاب درست شیر سوزنی تاثیر بسیاری دارد.
اندازه اتصال
شیرهای سوزنی در اندازه های مختلفی ساخته شده اند. پورت های ورودی نیز ممکن است به شکل نری male یا مادگی female طراحی شوند.
اندازه اتصال به فرآیند و فشار سنج از ۱/۸ تا ۲ اینچ متغیر است. استانداردهای معمول برای طراحی این اتصالات عبارتند از:
NPT (National American Pipe Thread)
BSP (British Standard Pipe)
metric (ISO standards)
….
در هنگام انتخاب اندازه شیر باید به سایز لوله و سایر تجهیزات دقت شود تا سیستم دچار نشتی یا خوردگی نشود.
