معرفی وتوضیحات

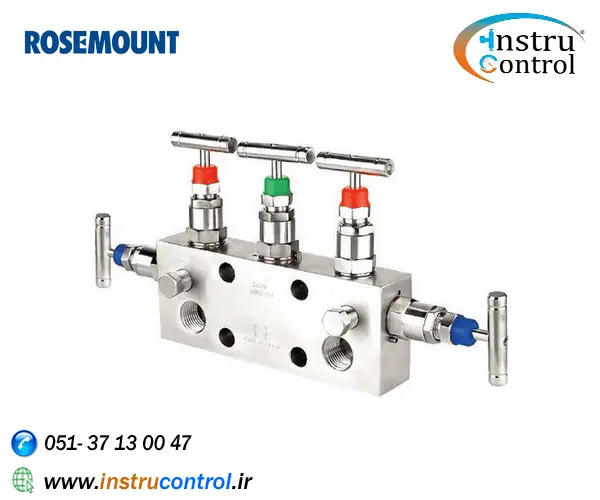

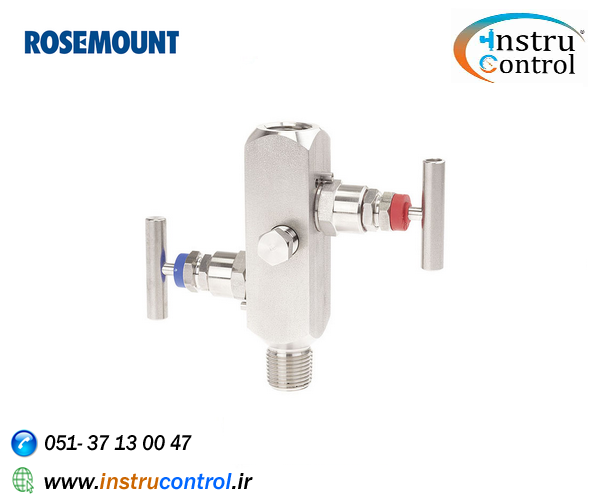

شیرهای چند راهه یا منیفولد (Manifold Valve) از چند شیر سوزنی (Needle Valve) و مداری که میان آن‌ها برقرار گشته است تشکیل می‌شود.
از این شیرها بیشتر برای اکوالایز یا یکسان‌سازی فشار در ترانسمیترهای اختلاف فشار و یا قطع یک مسیر و وصل کردن مسیر دیگر جهت تعمیرات و کالیبراسیون و یا تخلیه مواد استفاده می‌گردد.
یک دریچه در هر طرف فشار به اپراتورها امکان تخلیه هدفمند یک یا هر دو طرف فشار ترتیب اندازه گیری را می دهد.
از طریق نوک اسپیندل غیر چرخان ، سایش عناصر آب بندی کاهش می یابد.
این نتیجه ، به ویژه با باز و بسته شدن مکرر ، در یک افزایش قابل توجه در طول عمر افزایش می یابد.
کاربرد ها
ویژگی های فنی
متریال
۱-برنج
شیر سوزنی های برنجی معمولا برای سیستم های هیدرولیک، آب آشامیدنی، سیستم های با دمای بالا و لوله های گاز به کار می روند.
از این مدل می توان برای سیال های غیرخورنده استفاده کرد.
کاربرد متداول این مدل سیستم های آب آشامیدنی است، با این حال می توان برای آب دریا، آب مقطر و …. نیز از این مدل استفاده کرد.
۲-استنلس استیل
شیر سوزنی فولادی تقریبا برای هر فرآیندی مناسب است. از ویژگی های این متریال می توان به ماندگاری و مقاومت بالا در برابر درجه حرارت و فشارهای بالا اشاره کرد.
همچنین این متریال مناسب برای نصب در فرآیندهای تهاجمی و خورنده نیز می باشد.
از نکات مهمی که در هنگام انتخاب شیر سوزنی باید در نظر بگیرید فشار سیستم است. شیر سوزنی ممکن است برای سیستمی با فشار معمولی ۴۰۰۰ تا ۵۰۰۰ psi یا برای سیستم هیدرولیکی با فشار بالا تا ۱۰۰۰۰ psi به کار رود.
بنابراین اطلاع دقیق از فرآیند در انتخاب درست شیر سوزنی تاثیر بسیاری دارد.
شیرهای سوزنی در اندازه های مختلفی ساخته شده اند. پورت های ورودی نیز ممکن است به شکل نری male یا مادگی female طراحی شوند.
اندازه اتصال به فرآیند و فشار سنج از ۱/۸ تا ۲ اینچ متغیر است. استانداردهای معمول برای طراحی این اتصالات عبارتند از:
NPT (National American Pipe Thread)
BSP (British Standard Pipe)
metric (ISO standards)...
