آموزش و بررسی نرم افزار سایتکت اسکادا

معرفی و بررسی سیستم های اسکادا

در این مقاله با معرفی سیستم های اسکادا و نرم افزار های مربوطه در خدمت شما دوستان هستیم.



[Supervisory Control And Data Acquisition]

اسکادا یا سامانه سرپرستی و گردآوری داده به سامانه های کنترلی و مانیتورینگ اطلاق می شود که  به منظور کنترل،نظارت بر متغیرها و تحت مدیریت قرار گرفتن رفتار پروسه مورد استفاده قرار می گیرد.

کاربرد سیستم های اسکادا در چه صنایعی می باشد؟

سیستم های اسکادا در صنایع دارویی و غذایی،نفت و گاز،حمل ونقل،آب و فاضلاب،تولید و توزیع انرژی الکتریکی و به طور کلی هر کجا که اتوماسیون صنعتی بتواند ورود کند قابل استفاده می باشند.

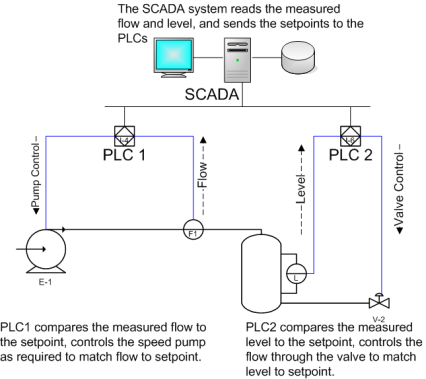

دید کلی بر یک سیستم اسکادا:





مطابق شکل بالا، PLC 1 وظیفه ی کنترل فلو  بر اساس کنترل دور پمپ را بر عهده دارد.همچنین PLC2 از طریق یک شیر کنترلی، سطح سیال موجود درمخزن را کنترل می کند.

این دو PLC از طریق یک پروتکل ارتباطی مشخص شده با هم  شبکه شده اند و سیستم اسکادا بر این شبکه کنترل و نظارت دارد.

این سیستم نمونه ای از سیستم (DCS(Distributed Control System می باشد که در صنایع نفت و گاز به وفور مورد استفاده قرار می گیرد.

یک سامانه ی اسکادا از چه قسمت هایی تشکیل داده شده است؟

*PLC >>> به عنوان مغز پروسه عمل کرده؛به این صورت که مقادیر فیدبک را از سطح فیلد دریافت کرده و فرامین متناسب با برنامه کاربر را صادر می کند.

*RTU >>> پایانه های راه دور که سیگنال های دریافتی از سطح فیلد را برای سیستم اسکادا ارسال می کند.

*HMI >>> تاچ پنل لمسی به عنوان قرائت و ارسال فرامین

*پروتکل های ارتباطی >>> پروتکل های رایج مورد استفاده در صنایع جهت ارتباط اجزای سطح فیلد با کنترلر
