پوزیشنر الکترو پنوماتیکی چه طور کار میکنه؟
یک ابزار متعادل با نیرو است ، با ماژول پنوماتیک بر روی یک محرک دو عمل نصب شده است تا عمل کند. موقعیت یابی براساس تعادل دو نیرو
است. یکی متناسب با سیگنال ابزار و دیگری متناسب با موقعیت بدنه .
پوزیشنر الکترو پنوماتیکی رو چطور کالیبره کنیم؟
مجموعه فلاپر را به وسط دامنه سمت مستقیم در پرتو Force منتقل کنید. مقدار ورودی را روی LRV تنظیم کنید ، یعنی در بیشتر موارد 3Psi -> پین
نازل را تنظیم کنید تا خروجی صفر شود. به آرامی فشار ورودی را به 3 Psi افزایش دهید و میزان خروجی آن را صفر بررسی کنید. تنظیم صفر به پایان
رسیده است.

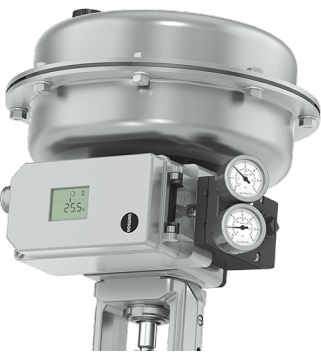

پوزیشنر 3730-1 سامسون آلمان
he Type 3730-1 یک پوزیشنر الکترو پنوماتیک در سطح ابتدایی است که برای کار در کاربردهای عمومی صنعتی طراحی شده است. این پوزیشنر
می تواند ذاتاً با شیرهای کنترل خطی و دوار تک اثر و همچنین شیرهای کنترل خطی و دوار با عملکرد دوگانه با افزودن تقویت کننده معکوس کار کند.
مزایای دیجیتال Type 3730-1 کالیبراسیون خودکار و تنظیمات خودکار شیر و محرک تحت کنترل را فراهم می کند. این موقعیت یاب دیجیتال سطح
ورودی دارای پارامترهایی از پیش تعیین شده است که فقط مقادیر منحرف از استاندارد نیاز به تنظیم دارند. با 21 پارامتر و 15 کد خطا ، مهمترین
تنظیمات و اطلاعات می توانند منتقل شوند. HMI (رابط ماشین انسان) دکمه فشار چند منظوره و صفحه نمایش LC اجازه می دهد تا این ارتباطات
اطلاعات در واحد واحد رخ دهد. موقعیت یاب دیجیتال به لطف ذخیره سازی حافظه EEPROM در برابر آسیب پارامترها در برابر خرابی محافظت می
شود. سنسور مبتنی بر پتانسیومتر نوع 3730-1 حساس به سایش نیست که اغلب در سنسور مبتنی بر دنده یافت می شود. دامنه صفر نوع 3730-1
را می توان تا 1/5 حداکثر ضربه محدود کرد و همچنین در محدوده تقسیم کار کرد.

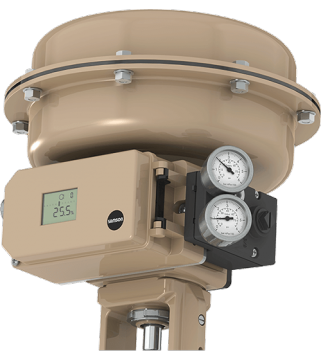

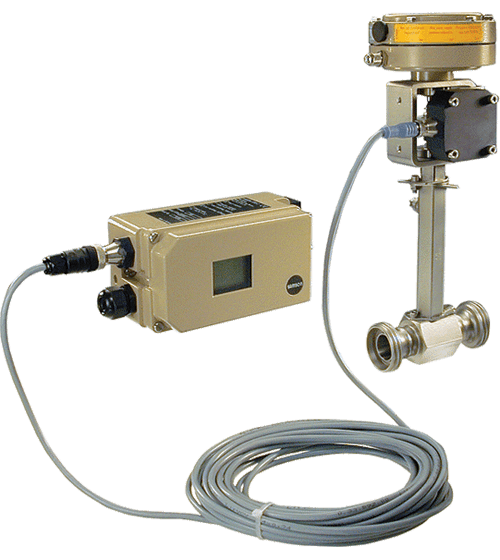

پوزیشنر 3730-2 سامسون
موقعیت یاب الکتروپنوماتیک ،محفظه آلومینیوم یا فولاد ضد زنگ،پیوست به محرک های خطی مطابق IEC 60534-6 ، VDI / VDE 3847 یا
پیوست،انتگرال SAMSON،اتصال به محرک های چرخشی مطابق با VDI / VDE 3845،اتصال به محرک های دو عملکرده با تقویت کننده معکوس
نوع،3710،تشخیص مجتمع EXPERTplus برای شیرهای کنترلهر موقعیت نصب مورد نظر از موقعیت دهنده (اما معلق نیست)عملکردی ساده با یک
منو محورنمایشگر آسان برای خواندن در هر موقعیت نصب به لطف جهت خواندن قابل چرخش استبا کامپیوتر و از طریق رابط SSP با استفاده از نرم
افزار TROVIS-VIEW قابل تنظیم استمتغیر راه اندازی اتوماتیک به لطف چهار حالت مختلف مقداردهی اولیهپارامترهای از پیش تعیین شده ، فقط
مقادیر منحرف از استاندارد نیاز به تنظیم دارند سنسور سفر کالیبره شده بدون چرخ دنده در معرض سایش

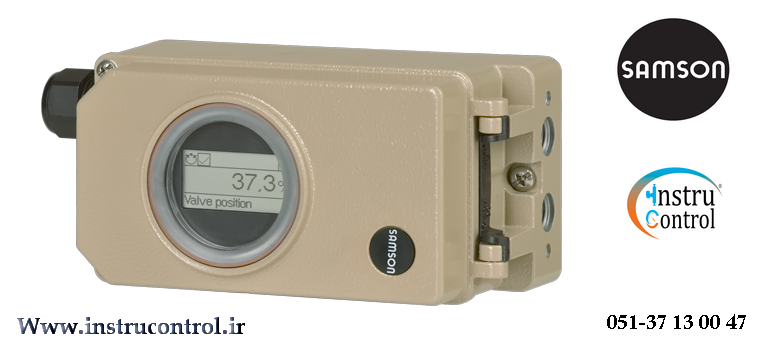

پوزیشنر 3730-3 سامسون آلمان
کم مصرف هوا در حالت پایدار کمتر از 0.06 scfm در تمام فشارهای تأمین
عملکرد بسته شدن محکم
دامنه نقطه را از 4 تا 20 میلی آمپر تنظیم کنید و کاربر حداقل با 25٪ از کل ضربه مغزی استفاده کنید.
نظارت مداوم بر نقطه صفر
محدودیت فشار خروجی از مقادیر مختلف تعریف شده.
دو سوئیچ محدود نرم افزاری استاندارد قابل برنامه ریزی.
سوئیچ محدودیت القایی اختیاری برای جایگزینی یکی از سوئیچ های حد نرم افزار
محدودیت های قابل برنامه ریزی متغیر مرجع و دامنه سفر
10 تعریف خصوصیات به علاوه یک کاربر تعریف شده (وارد شده از طریق نرم افزار عملیاتی)
