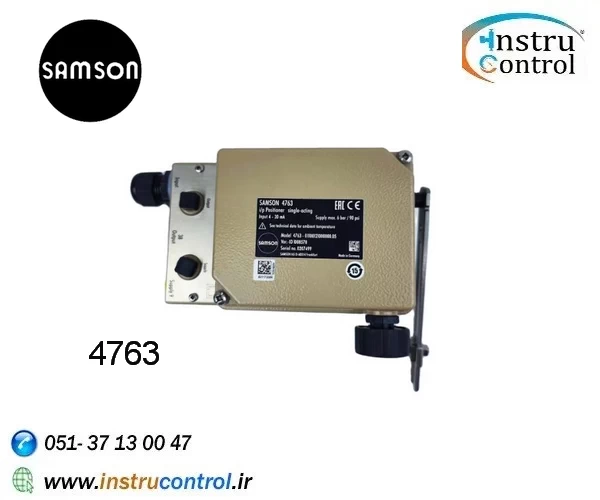

پوزیشنر الکترو پنوماتیکی سامسون 4763

پوزیشنر الکترو پنوماتیکی چه گونه کار میکند؟

یکی از تجهیزات کنترلی میباشد که از آن برای افزایش یا کاهش فشار هوای ابزار دقیق برای عملکرد اکچویتور یک شیر کنترلی استفاده می شود. به عبارت بهتر از پوزیشنر برای آنکه این مقدار فشار هوا ساقه (استم) شیر به یک موقعیت متناسب با سیگنال خروجی از کنترلر برسد استفاده میشود.

پوزیشنر الکترو پنوماتیکی رو چطور کالیبره کنیم؟

قبل از کالیبره کردن پوزیشنر، باید با تمام اجزای ابزار و اقدامات احتیاطی ایمنی آشنا شویم. بررسی کنید که آیا پوزیشنر به درستی در شیر قرار گرفته است یا خیر

قبل از اتصال منبع هوا به پوزیشنر مطمئن شوید که جریان هوا در فشار مناسب حفظ می شود. در بیشتر موارد 20 Psi است.

حال برای کالیبره کردن پوزیشنر مراحل زیر را انجام میدهیم :

• با افزایش آهسته فشار، حداکثر فشار را به پوزیشنر ارسال کنید.
• سیگنال ورودی پوزیشنر روی 15 Psi تنظیم شده است که URV است. بررسی کنید که خروجی حداکثر 20psi باشد.
• اگر خروجی برای مقدار ورودی کوچک‌تر اشباع شده است، فلپر را به مقدار کوچک‌تری ببرید. اگر خروجی برای مقدار بیشتر اشباع شد، فلپر را به یک مقدار بزرگتر منتقل کنید.

اصول عملکرد پوزیشنر

تنها تفاوت میان پوزیشنر پنوماتیک نوع ۴۷۶۵ با پوزیشنر الکتروپنوماتیک نوع ۴۷۶۳ مبدل الکتروپنوماتیک در پوزیشنر الکتروپنوماتیک برای تبدیل سیگنال الکتریکی دریافتی از کنترلر به سیگنال متناسب پنوماتیک است.

پوزیشنر از سیستم flapper-nozzle استفاده می کند که براساس اصل تعادل نیرو عمل می کند.

پوزیشنرهای سامسون می توان تنها برای یک محدوده یا برای محدوده های تقسیم شده به کار برد.

زمانی که متغیر مرجع افزایش می یابد، میتوانیم انتخاب کنیم که افزایش یا کاهش یابد. عملکرد مستقیم به موقعیت نوزل وابسته است که امکان ۱۸۰ درجه چرخش دارد.

علائم >> یا <> نشان می دهد کدام جهت موثر است. با تغییر جهت پوزیشنر باید توجه داشت که موقعیت نصب نیز تغییر میکند.

تنها تفاوت بین پوزیشنر پنوماتیک نوع ۴۷۶۵ و پوزیشنر الکتروپنوماتیک نوع ۴۷۶۳ ، واحد مبدل الکتروپنوماتیک پوزیشنر برای تبدیل سیگنال الکتریکی از کنترل کننده به یک سیگنال پنوماتیک متناسب است. پوزیشنرها از یک سیستم نازل فلپر استفاده می‌کنند که با توجه به اصل تعادل نیرو عمل می‌کند.
فنرهای فشاری در اکچویتور هنگامی که فشار وارد بر دیافراگم، کاهش می‌یابد یا تامین هوا دچار خرابی می‌شود، به ساقه اکچویتور فشار وارد می‌کنند تا گسترش یابند. فنرهای فشاری در اکچویتور به ساقه اکچویتور هنگامی که فشار وارد بر دیافراگم، کاهش می‌یابد یا تامین هوا دچار خرابی می‌شود، فشار وارد می‌کنند تا جمع شود.

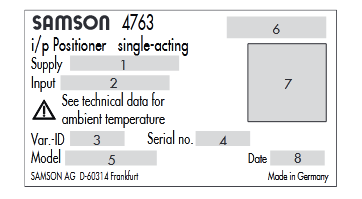

نمونه پلاک پوزیشنر

https://www.samsongroup.com/document/e83592en.pdf

1.فشار تغذیه                                                                        7.کد ماتریس داده(پلاک الکترونیکی)

2.رنج سیگنال                                                                       8.تاریخ ساخت

3.شناسه پیکربندی/شماره متریال                                              9.علامت حفاظت از انفجار

4.شماره سریال                                                                    10.کد برای توصیه NAMUR(مشخصات داخلی)

5.شماره مدل                                                                       11.نسخه سخت افزاری

6.تاییدیه ها (CE، EAC، UKCA و...)
