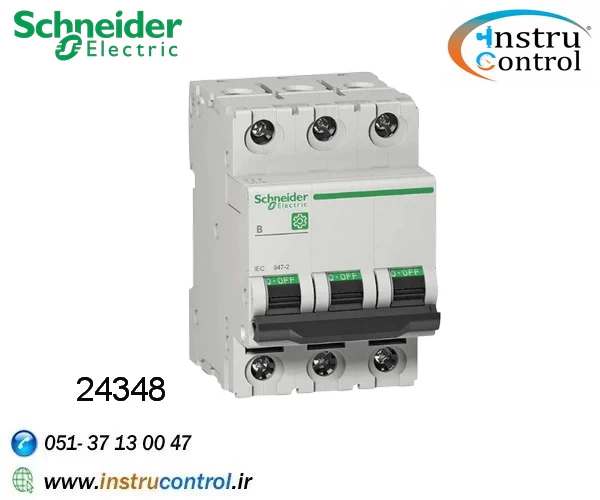

فیوز مینیاتوری سه فاز برند اشنایدر مدل 24348

قیمت: تماس بگیرید
برند: schneider
مدل: 24348

فیوز مینیاتوری سه فاز برند اشنایدر

فیوز مینیاتوری چگونه کار میکند؟

فیوز های مینیاتوری یا همان (MCB)تشخیص و قطع جریان اتصال‌کوتاه، به وسیلهٔ یک سیم پیچ با تعداد دور کم و قطر زیاد انجام می‌شود. با عبور جریان اتصال کوتاه (که بسیار زیاد است) سیم پیچ، به یک آهن‌ربای قوی تبدیل شده و کنتاکت فیوز را قطع کرده و جریان مدار را به سرعت قطع می کند.

انواع فیوز های مینیاتوری بر اساس تیپ کارکرد

فیوز های مینیاتوری براساس تیپ به 5دسته تقسیم شده که در ادامه باهم بررسی میکنیم

نوع B:فیوز مینیاتوری های تیپ B که به کلید مینیاتوری های تندکار معروف هستند بیشتر در مصارف خانگی و روشنایی کاربرد دارند. این مدل از کلیدهای مینیاتوری قادر به تحمل اضافه بار بین 3 ~ 5 برابر جریان نامی در مدت زمان مشخص می باشند.

نوع C:این تیپ کلید مینیاتوری ها به نام فیوزهای مینیاتوری کندکار شناخته شده اند و کاربرد این کلیدها نسبت به کلیدهای دیگر کاربردی صنعتی دارند، و این کلیدها در زمان مشخص شده ای قادر است بین 5 ~ 10 برابر جریان نامی اضافه بار را تحمل نماید و زمان قطع شدن این نوع کلیدها از فیوزهای تیپ B به نسبت بیشتر است.

نوع K:برای محافظت از موتور، ترانسفورماتور و مدارهای قدرت از این نوع فیوز مینیاتورها ی نوع K استفاده می شود. حد جریان در این نوع کلیدها برای قطع نمودن در موارد اضافه بار، کمتر از دیگر کلیدها می باشد و هنگام بوجود آمدن اضافه بار سریعا مدار را قطع می کند. همچنین در موارد اتصال کوتاه منحنی قطع فیوز مینیاتوری های نوع K بین نیپ D و C  می باشند.

نوع D:برای مصارف در صنف صنعتی خاص مانند (مولدهای اشعهX و X-Ray) از این نوع فیوز مینیاتوری های تیپ D استفاده می نمایند. و این کلیدها در زمان مشخص شده ای می تواند بین 10 ~ 20 برابر جریان نامی اضافه بار را تحمل نماید و زمان قطع شدن این سری فیوزها از کلیدمینیاتوری های تمامی تیپ ها بیشتر است.

نوع Z:کلید مینیاتوری نوع Z در مواقعی که جریان عبوری نسبت به جریان نامی افزایش پیدا کند  در لحظه ای خاص که کمتر از زمان تمامی تیپ های فیوزها می باشد دستور قطع کردن را صادر میکند. لازم بذکر است که حسیاسیت فیوز مینیاتوری های نوع Z بیشتر از همه ی تیپ های موجود در هنگام مواقع اضافه بار و اتصال کوتاه می باشد. و با هر نوع بروز خطایی در مدارات، از تیپ های دیگر عملکرد قابل ملاحظه و سریعتری دارند.

در مدارات با حسیاسیت زیاد این نوع فیوز مینیاتوری کاربرد بسیاری دارند.

مشخصات فیوز مینیاتوری سه فاز schneider

رنج جریانی : بسته به نوع انتخاب

ولتاژ عملکرد : 400V ,50/60Hz

تیپ فیوز مینیاتوری : B/K/C/Z/D

تعداد پل : 3 پل
