معرفی

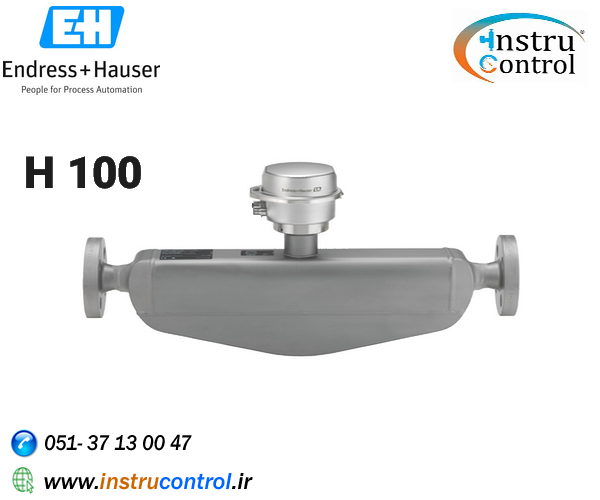

مس فلومتر اندرس هاوزر طراحی یک لوله ای از نوع شیمیایی مقاوم در برابر Promass H برای کاربردهایی که به بالاترین مقاومت در برابر خوردگی نیاز دارند ، تعیین شده است. همراه با کوچکترین محفظه
ترانسمیتر موجود ، عملکرد کاملی ارائه می دهد. Promass H 100 برای برنامه های کاربردی که فضا از یک مزیت برتر برخوردار است ، برای تولیدکنندگان تجهیزات انتخاب ارجح
خواهد بود.
در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز ، فقط تانتال): ± 0.5 ±
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
تانتالیم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتیگراد (-58 تا +401 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
متریال استفاده شده
لوله اندازه گیری: Tantalum 2.5W؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
ویژگی ها
حداکثر ایمنی برای مایعات تهاجمی شیمیایی - قطعات مرطوب مقاوم در برابر خوردگی
اندازه گیری چند متغیره (جریان ، چگالی ، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
صرفه جویی در فضا ترانسمبتر- قابلیت های کامل در کوچکترین نشانه
صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه
تأیید صحت یکپارچه - فناوری ضربان قلب
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری بسیار دقیق مایعات و گازها در کاربردهایی که نیاز بالاترین مقاومت در برابر خوردگی.
خواص دستگاه
لوله اندازه گیری ساخته شده از تانتالوم ، زیرکونیوم
قطر اسمی: DN 8 تا 50 (3/8 تا 2 ")
دمای متوسط تا +205 درجه سانتیگراد (+401 درجه فارنهایت)
محکم تر ، محفظه فرستنده فوق العاده جمع و جور
محافظت در برابر نفوذ بالا: IP69K
صفحه نمایش های محلی در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 8 تا 50 (³⁄₈ تا 2 ")
متریال استفاده شده
لوله اندازه گیری: تانتالیم 2.5 وات ؛ 702 (UNS R60702)
اتصال: تانتالوم ؛ 702 (UNS R60702)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز ، فقط تانتال): ± 0.5 ±
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 300 ، 20K
دامنه دمای متوسط
تانتالیم: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
زیرکونیوم: -50 تا +205 درجه سانتی گراد (-58 تا +401 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
سفارشی: IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (غیرفعال)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
گواهینامه منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات تأیید قابل ردیابی مطابق با ISO 9001: 2008 - بخش 7.6a (تأیید TÜV)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
