معرفی

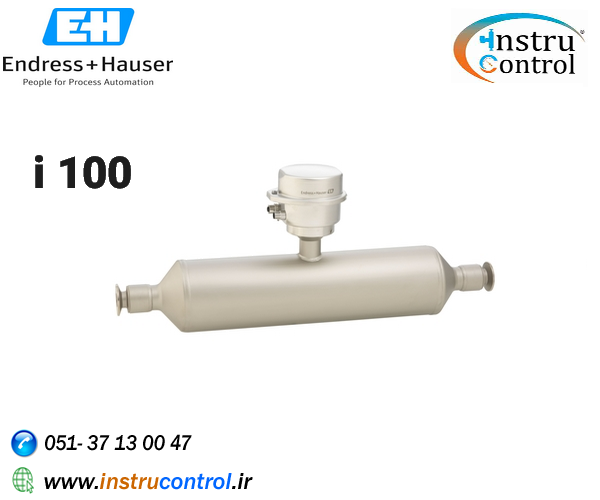

طراحی مستقیم یک لوله ای Promass I 100 ، جریان سنج جریان متراکم ، تراکم و دما منظم کوریولیس را فراهم می کند ، علاوه بر این اندازه گیری ویسکوزیته درون خطی را به
عنوان یک خروجی اختیاری فراهم می کند.همراه با کوچکترین محفظه فرستنده موجود ، عملکرد کاملی ارائه می دهد. Promass I 100 انتخاب یکپارچه برای سیستم یکپارچه سازی و
تولیدکنندگان تجهیزات خواهد بود.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): ± 0.5٪
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
دامنه دمای متوسط
-50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
متریال استفاده شده
لوله اندازه گیری: تیتانیوم درجه 9
اتصال: درجه 2 تیتانیوم
ویژگی ها
صرفه جویی در انرژی - طراحی کامل سوراخ باعث کاهش فشار حداقل می شود
فرآیند نقطه اندازه گیری کمتر - اندازه گیری چند متغیره (جریان، چگالی، دما)
نیازهای اجرا بدون ورودی/ خروجی - صرفه جویی در فضا نصب و راه اندازی
صرفه جویی در فضا فرستنده - قابلیت های کامل در کوچکترین نشانه
وب سرور یکپارچه - صرفه جویی در زمان عملیات محلی بدون نرم افزار اضافی و سخت افزار
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی
اندازه گیری مایعات و گازها در کاربردهایی که نیاز به افت فشار کم و مایعات دارند.
خواص دستگاه
سیستم تک لوله ای مستقیم و تمیز
فناوری TMB®
لوله اندازه گیری ساخته شده از تیتانیوم
مقاوم، فوق العاده فشرده ترانسمیتر
محافظت در برابر نفوذ بالا: IP69K
صفحه نمایش های محلی در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
عنوان محصول
در ویسکوزیته خطی و اندازه گیری جریان با یک فرستنده فوق فشرده ترکیب می شود. اندازه گیری مایعات و گازها در کاربردهایی که نیاز به افت فشار کم و ملایم دارند.
دامنه قطر اسمی
DN 8 تا 80 (⅜ تا 3 ")
مواد خیس شده
لوله اندازه گیری: درجه 9 تیتانیوم
اتصال: درجه 2 تیتانیوم
متغیرهای اندازه گیری شده
جریان جرم ، چگالی، دما ، جریان حجم ، جریان حجم اصلاح شده ، تراکم مرجع ، غلظت ، ویسکوزیته
حداکثر خطای اندازه گیری
جریان جرم (مایع): ± 0.1
جریان حجم (مایع): ± 0.1
جریان جرم (گاز): ± 0.5٪
تراکم (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 180000 کیلوگرم در ساعت (0 تا 6600 پوند در دقیقه)
حداکثر فشار فرآیند
PN 100 ، کلاس 600 ، 63K
دامنه دمای متوسط
–50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
گزینه: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
مواد محفظه سنسور
1.4301 / 1.4307 (304L) ، مقاوم در برابر خوردگی
مواد مسکن فرستنده
جمع و جور: AlSi10Mg ، پوشش داده شده
جمع و جور / فوق العاده جمع و جور: 1.4301 (304)
درجه محافظت
استاندارد: محفظه IP66 / 67 ، نوع 4X
گزینه: IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه
پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است
خروجی ها
4‐20 میلی آمپر HART (فعال)
پالس / فرکانس / خروجی سوئیچ (غیرفعال)
ورودی ها
هیچ یک
ارتباطات دیجیتال
HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET
منبع تغذیه
DC 20 تا 30 ولت
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI ، EAC
ایمنی محصول
مارک CE ، C-Tick ، EAC
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
