معرفی

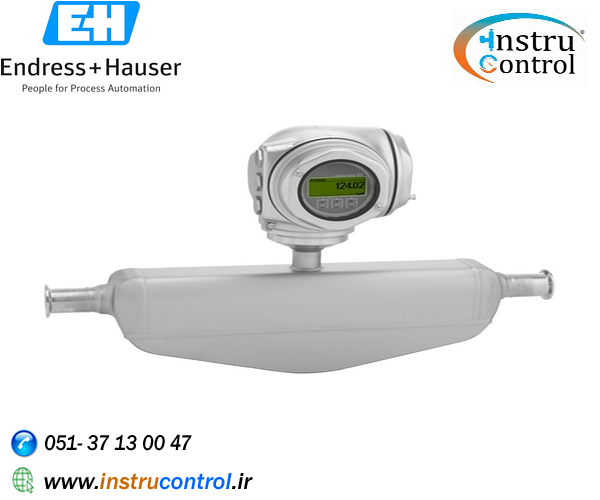

Promass S در طراحی بهداشتی در خط اول قرار دارد و به کاربردهایی در صنایع غذایی و آشامیدنی مورد استفاده قرار میگیرد سیستم تک لوله ای که خود قابل تخلیه است ،
اندازه گیری دقیق مایعات را تضمین می کند. Promass S 300 با فرستنده جمع و جور خود ، از نظر انعطاف پذیری بالایی ارائه می دهد عملکرد و یکپارچه سازی سیستم
دسترسی از یک طرف ، نمایشگر از راه دور و گزینه های اتصال بهبود یافته. فناوری heartbeat ایمنی فرآیند را همیشه تضمین می کند.
مشخصات در یک نگاه
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10٪
جریان حجم (مایع): 0.10
جریان جرم (گاز): 0.50٪
چگالی (مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
دامنه دمای متوسط
–50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316L)
اتصال: 1.4435 (316L) ؛ 1.4404 (316 / 316L)
ویژگی ها
افزایش ایمنی فرآیند - طراحی لوله به راحتی تمیز و کاملاً قابل تخلیه است
کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)
نصب صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست
دسترسی کامل به پردازش و اطلاعات تشخیصی
کاهش پیچیدگی و تنوع - قابلیت تنظیم ورودی و خروجی آزادانه
تأیید صحت یکپارچه - فناوری heartbeat
کاربرد ها
اصل اندازه گیری به طور مستقل عمل ویژگیهای سیال های فیزیکی مانند ویسکوزیته یا چگالی
اختصاص داده شده به برنامه هایی که در شرایط بهداشتی به تمیزکاری مطلوب نیاز دارند.
خواص دستگاه
طیف وسیعی از اتصالات فرآیند بهداشتی
3-A و EHEDG مطابقت دارند
بازیابی سریع از CIP / SIP
محفظه جمع و جور بهداشتی دو محفظه ای با IP69 و حداکثر 3 ورودی / خروجی
صفحه نمایش با نور پس زمینه با کنترل لمسی و دسترسی WLAN
نمایشگر ریموت در دسترس
مشخصات فنی
اصل اندازه گیری
کوریولیس
دامنه قطر اسمی
DN 8 تا 50 (⅜ تا 2 )
متریال استفاده شده
لوله اندازه گیری: 1.4435 (316L )
اتصال: 1.4435 (316L) ؛ 1.4404 (316 / 316L)
متغیرهای اندازه گیری شده
جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت
حداکثر خطای اندازه گیری
جریان جرم (مایع): 0.10٪
جریان حجم (مایع): 0.10%
جریان جرم (گاز): 0.50٪
چگالی(مایع): 0.0005 ± g / cm³
محدوده اندازه گیری
0 تا 70000 کیلوگرم در ساعت (0 تا 2570 پوند در دقیقه)
حداکثر فشار فرآیند
PN 40 ، کلاس 150 ، 20K
دامنه دمای متوسط
–50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)
محدوده دمای محیط
استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)
سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)
متریال محفظه سنسور
1.4301 (304) ، مقاوم در برابر خوردگی
متریال ترانسمیتر
AlSi10Mg ، پوشش داده شده ؛ فولاد ضد زنگ برای طراحی فرستنده بهداشتی
درجه محافظت
محفظه IP66 / 67 ، نوع 4X
IP69
نمایش / عملکرد
صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی (عملکرد از خارج)
پیکربندی از طریق نمایشگر محلی و ابزارهای عملیاتی امکان پذیر است
نمایشگر از راه دور موجود است
خروجی ها
3 خروجی:
4-20 میلی آمپر HART (فعال / غیرفعال)
4-20 میلی آمپر بی سیم
4-20 میلی آمپر (فعال / غیر فعال)
پالس / فرکانس / خروجی سوئیچ (فعال / غیرفعال)
خروجی دو پالس (فعال / غیرفعال)
خروجی رله
ورودی ها
ورودی وضعیت
ورودی 4-20 میلی آمپر
ارتباطات دیجیتال
HART، PROFIBUS DP، PROFIBUS PA، FOUNDATION Fieldbus، Modbus RS485، Profinet، Ethernet / IP، OPC-UA
منبع تغذیه
DC 24 ولت
AC 100 تا 230 ولت
AC 100 تا 230 V / DC 24 ولت (منطقه غیر خطرناک)
مصوبات منطقه خطرناک
ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC
ایمنی محصول
علامت گذاری CE ، C-tick ، EAC
ایمنی عملکردی
ایمنی عملکردی مطابق IEC 61508 ، قابل اجرا در برنامه های مربوط به ایمنی مطابق با IEC 61511
تأییدیه ها و گواهینامه های اندازه گیری
کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)
فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)
تأییدیه های فشار و گواهینامه ها
PED ، CRN
گواهینامه های متریال
3.1 متریال
تأییدیه ها و گواهینامه های بهداشتی
3-A ، EHEDG ، cGMP
