شیر برقی یا سلونوئید ولو (Solenoid valve) را می توان شیر الکترومکانیکی دانست که از این تجهیز جهت کنترل و قطع و وصل جریان سیالات مایع یا گاز از طریق تبدیل انرژی الکتریکی به انرژی مکانیکی استفاده می شود. این شیرها از دو قسمت اصلی بوبین و بدنه اصلی شیر تشکیل شده اند
سلونوئیدها از اجزای شیر برقی ها هستند، سلونوئید نوعی فنر پیچ خورده است که درون یک محفظه مارپیچی قرار گرفته است این فنر پیچ خورده به دور هسته ای فلزی پیچ خورده است. وقتی یک شدت جریان برق به آن وارد شد، باعث تحریک آن و به وجود آمدن نوعی میدان مغناطیسی می شود و هم چنین می تواند به عنوان یک سوپاپ مغناطیسی استفاده شود.سلونوئیدها در واقع قطعاتی الکترومکانیکی هستند قادرند انرژی الکتریکی را به حرکت کششی، رانشی یا حتی نیرو تبدیل کنند.

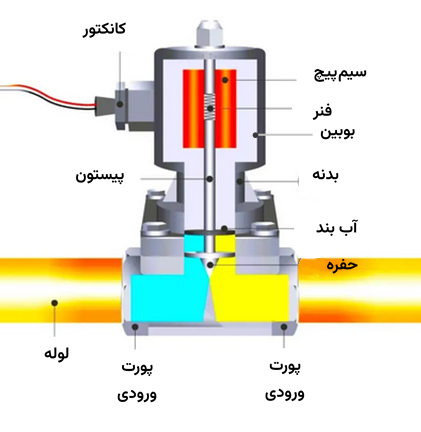

از 3 بخش بوبین . قاب و آب بند ایجاد شده است. در این نوع شیر جنس قاب از لایه های ورق فولاد ساخته شده که در هنگام اتصال برق به بوبین، قاب خاصیت مغناطیسی ایجاد و به آهنربا تبدیل می شود. ایجاد خاصیت مغناطیسی در قاب موجب جذب اسپول و حرکت آن خواهد شد. یکی از اجزای متحرک درونی شیر برقی، اسپول است که با عبور از جریان الکتریسیته و تولید میدان مغناطیسی، موجب حرکت خطی هسته می گردد. در این صورت شیرهای برقی نیروی الکتریکی را به مکانیکی تبدیل می کنند. این نوع شیرها با هدف کنترل گاز و سایر سیالات در مدار به کار گرفته می شوند. معمولاً جنس بدنه شیر از برنج، استیل، آلومینیوم و یا مواد پلیمری است.
سایز :
1 1/2 اینچ
ولتاژ :
220 ولت
جنس بدنه :
برنج
حالت پیش فرض:
بسته(NC)
سیال های مناسب شیر :
آب / باد/ روغن سبک/ بخار
دمای سیال که شیر برقی میتواند تحمل کند:
100+ تا 5-
orifice:
40mm
بازه فشار کار:
0 تا 8 بار
